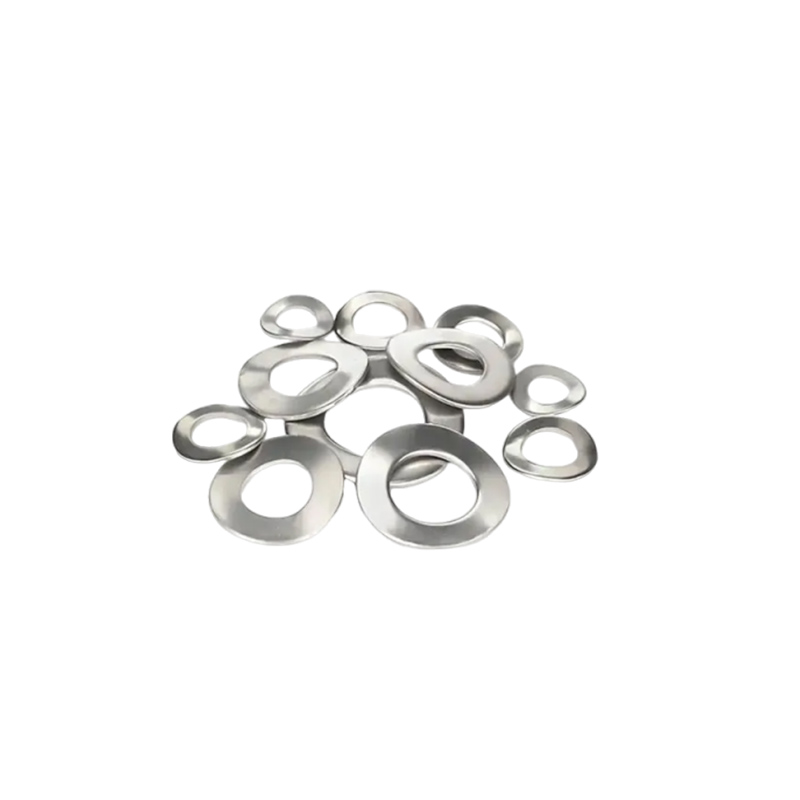

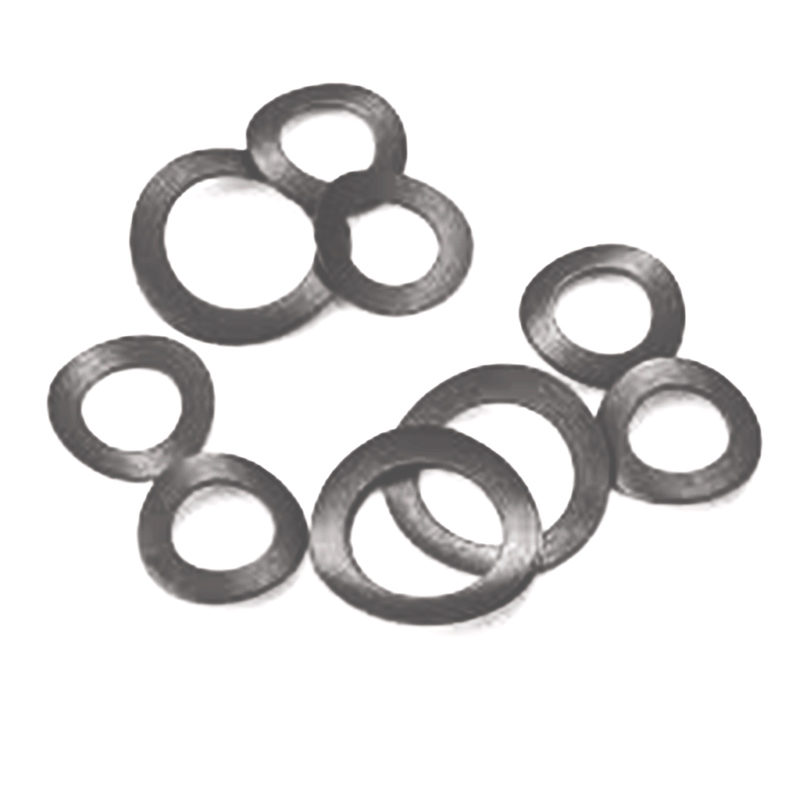

DIN 137A Spesifikasi Curved Spring Washers

Prinsip kerja saka DIN 137A Specifications Curved Spring Washers adhedhasar deformasi elastis logam.

（1） Status gratis (ora diinstal)

Spesifikasi DIN 137A Curved Spring Washers ora rata ing kahanan alame nanging nduweni bulge sing bentuke busur (gelombang tunggal) utawa pirang-pirang gelombang (gelombang pirang-pirang). Ing wektu iki, nduweni dhuwur alam H, kang luwih saka kekandelan t saka gasket ing.

(2) Proses kompresi (ngencangake baut)

Nalika bolts utawa perkakas wis tightened, washers sandwiched antarane sirah bolt / nut lan workpiece. Minangka pasukan tightening mundhak, wangun busur-shaped utawa wavy mboko sithik flattened.

Sajrone proses perakitan lan ngencengi, bagian ngisor bolt meksa struktur berbentuk busur sing rata, nyebabake mesin cuci ngasilake stres mbalek elastis.

(3) Njaga preload (kahanan kerja)

Sawise DIN 137A Specifications Curved Spring Washers flattened, iku tansah pengin bali menyang wangun busur asli. Gaya pemulih iki diowahi dadi dorongan aksial sing terus-terusan, menet sirah bolt lan permukaan benda kerja.

Sawise tightening wis rampung, mesin cuci njaga ketegangan elastis mbalikke terus-terusan, terus-terusan menet sirah bolt lan permukaan komponen sing disambungake.

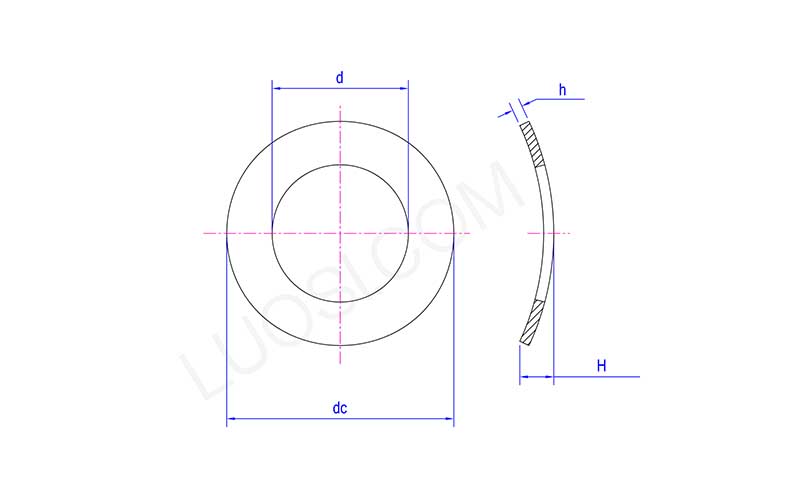

Mon	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Spesifikasi Custom DIN 137A Curved Spring Washers

Xiaoguo® ngijini sampeyan ngatur DIN 137A Specifications Curved Spring Washers nanging sampeyan perlu. Sampeyan bisa ngganti ukuran, jumlah gelombang, materi, permukaan finish, utawa malah packaging. Mangkono, saben mesin cuci pas karo desain sampeyan.

（1）ID diametere njero / diameter njaba OD

Saka M2 nganti M100 utawa luwih gedhe, diameter njero lan njaba bisa disesuaikan miturut gambar.

Instrumen presisi ukuran cilik (M2–M5), mesin abot ukuran gedhe (M36–M100)

(2) Ketebalan t

Jarak umum: 0,3 mm - 3,0 mm. Kanggo syarat khusus, bisa luwih tipis utawa luwih kandel.

Nalika kontrol beban lan papan aksial kompak.

(3) Materi

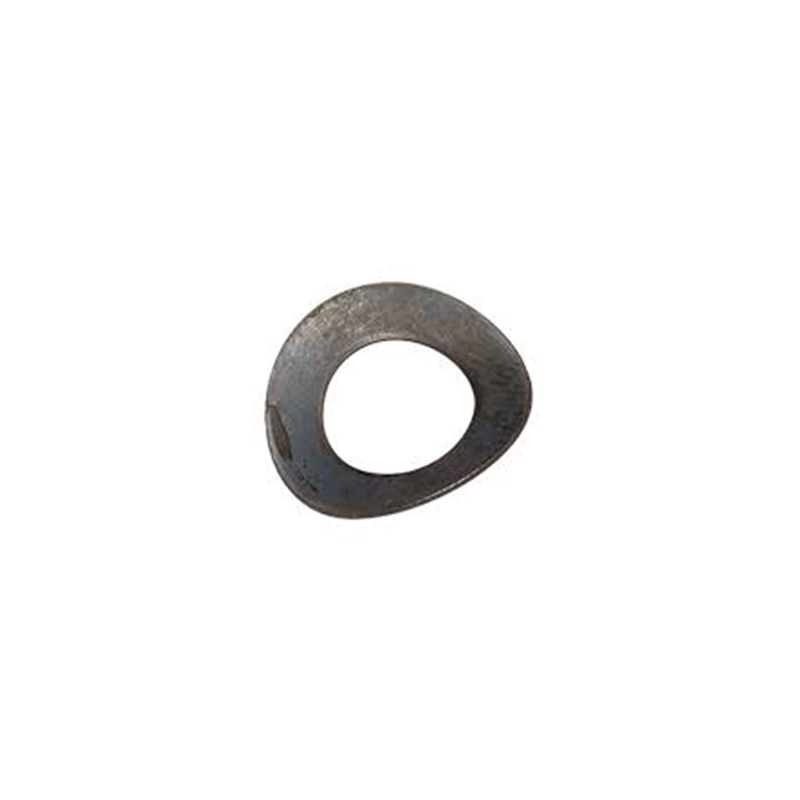

Baja pegas, baja tahan karat A2/A4, 17-7 PH, perunggu fosfor, tembaga berilium, Inconel, lsp.

Reguler elastisitas dhuwur, tahan karat, suhu dhuwur / bledosan-bukti / non-magnetik

(4) Perawatan lumahing

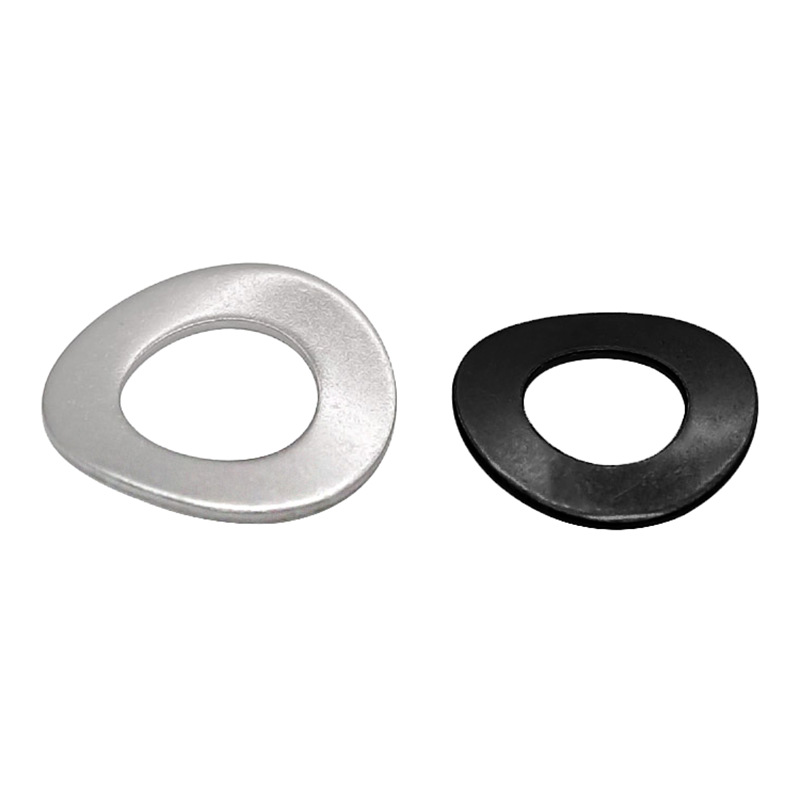

Galvanizing, Dacromet coating, Blackening, Phosphating, Nickel plating, Passivation, Trivalent chromium passivation, etc.

Anti-karat, lubrication, insulasi, perbaikan koefisien gesekan

(5) Kemasan

Kantong plastik + kothak kertas, label khusus, kit kemasan campuran, kothak cilik ritel, barcode kothak njaba, lsp.
