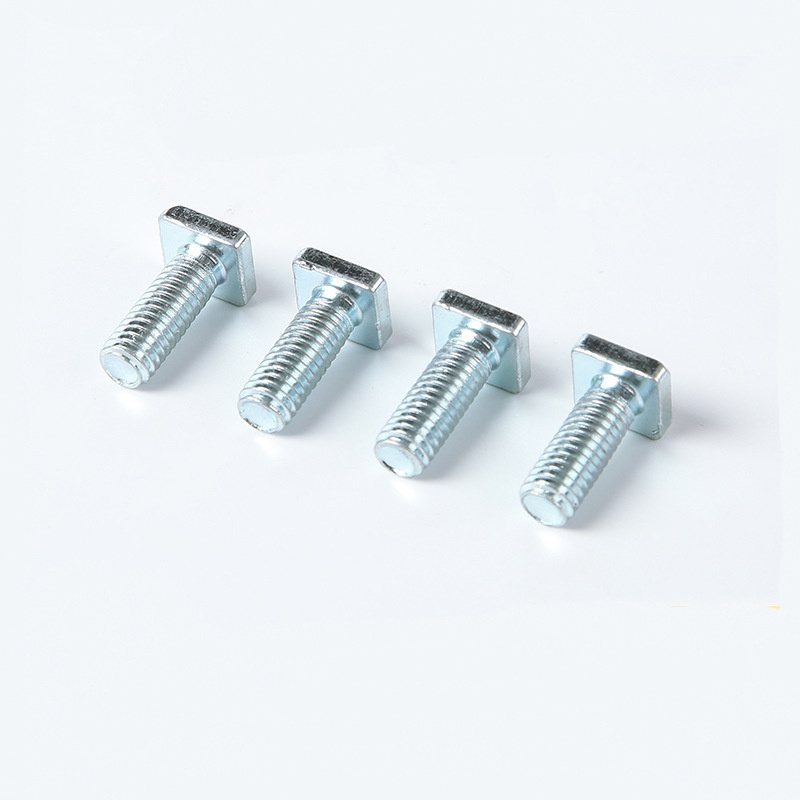

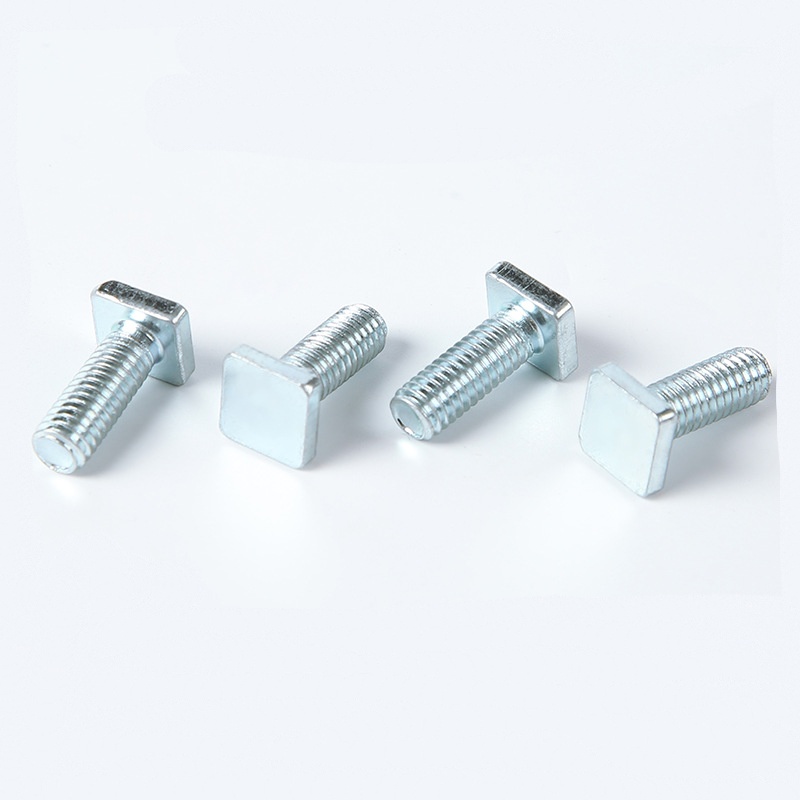

Grade A Square Kepala Machine Bolt

The Xiaoguo® Grade A Square Head Machine Bolt ing Simpenan fitur desain kothak karo sirah kothak. Bisa entuk kunci anti-torsion mekanik, sing bisa ningkatake tingkat safety ing lingkungan kerja tartamtu.

Kirim Pitakonan

Deskripsi Produk

Grade A Square Head Machine Bolt minangka jinis pengikat kanthi sirah persegi. Iku kasusun saka sirah kothak lan bagean rod Utas. Biasane digunakake bebarengan karo kacang persegi utawa kacang heksagonal, utawa bisa langsung dicopot menyang bolongan benang. Baut kepala persegi minangka pengikat utama wiwit abad kaping 19 nganti awal abad kaping 20. Padha digunakake digunakake ing construction infrastruktur kayata kreteg lan railways amarga gampang forging lan kinerja anti-torsion banget. Saiki, amarga kaluwihan desain sing unik, dheweke isih duwe peran ing mesin abot, rel sepur, pangopènan peralatan, lan pemugaran bangunan kuno.

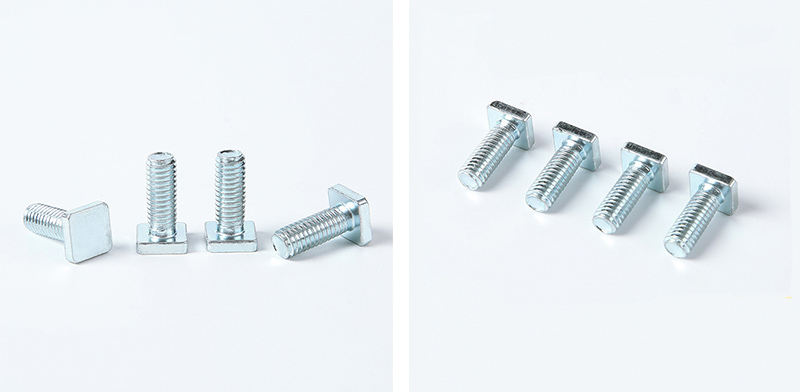

Grade A Square Head Machine Bolt

Karakteristik Struktural

Ringkesan karakteristik struktural Grade A Square Head Machine Bolt: Korélasi antarane fitur geometris lan desain fungsi.

Komponen struktural Fitur utama Fungsi inti

Sirah wangun Square, sudhut ngelawan, dhuwur gedhe. Nyedhiyakake transmisi torsi dhuwur, fungsi anti-slip, loropaken kanggo perakitan wuta, lan trep kanggo tandha imprinting.

Leher Gulu rata (anti-rotasi), flange (bantalan), pin cendhak (panduan) Anti-rotasi mekanik, nglindhungi permukaan benda kerja, tuntunan bolongan buta

Bagian poros Utas sebagian (bagian poros halus) Tahan beban geser, nyedhiyakake posisi sing tepat, lan nyegah konsentrasi stres ing benang

Bagian Utas Utamane untu sing kasar, toleransi 6g. Sambungan kekuatan dhuwur, andal kerja sama karo kacang.

Jinis mburi Ujung datar / Ujung Chamfered / Ujung silinder Cocok kanggo kahanan instalasi sing beda-beda

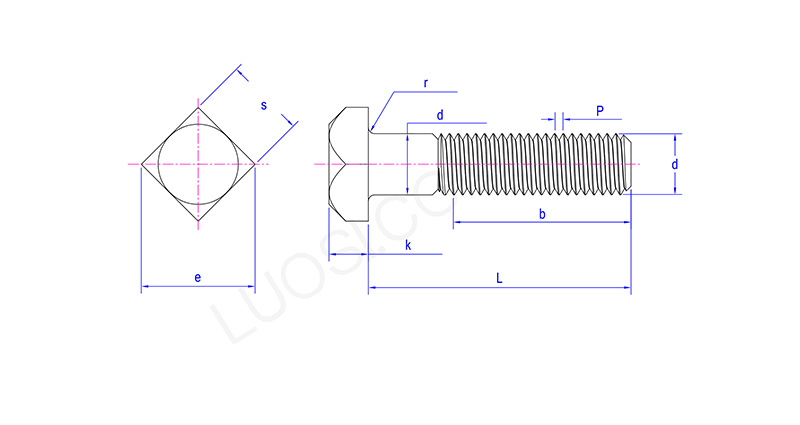

Grade A Square Head Machine Bolt

Mon	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds maks	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s maks	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maks	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maks	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r maks	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Preparasi sadurunge digunakake

Sadurunge sampeyan rencana nggunakake Grade A Square Head Machine Bolt, disaranake sampeyan mriksa item kasebut.

(1) Konfirmasi cocog karo spesifikasi bolt

Spesifikasi Utas: Priksa manawa diameter benang lan pitch bolt sirah kothak persis padha karo nut utawa bolongan benang sing cocog.

Pilihan dawa: Dawane bolt kudu kaya sing sawise nut wis tightened, 2 kanggo 3 Utas lengkap kapapar ing mburi bolt.

Ukuran sisih sirah: Priksa manawa ambane sirah kothak cocog karo ukuran bukaan kunci sing digunakake.

Kelas kekuatan: Pilih kelas sing cocog yen perlu.

(2) Priksa posisi bolongan ing workpiece

Bolongan bunder vs bolongan kothak: Bolts kothak-kepala biasa bisa ngliwati bolongan bunder. Nanging, yen anti-turning dibutuhake, lumahing instalasi sing wis dibor kanggo bolongan kothak kudu digawe ing workpiece, saéngga gulu sirah kothak dipasang.

Toleransi diameter: Dhiameter bolongan bunder kudu 0,5 nganti 1,0 mm luwih gedhe tinimbang diameter bolt shank.

Corner rounding saka bolongan: Yen Grade A Square Kepala Machine Bolt sirah kudu kebak kanggo lumahing workpiece, bolongan kudu dibunderaké utawa countersunk.

(3) Reresik lan Lubrication

Copot noda lenga, filing wesi, lapisan lawas lan lebu liyane saka benang.

Kanggo bahan stainless steel utawa lingkungan suhu dhuwur, dianjurake kanggo aplikasi agen anti-adhesion utawa molybdenum disulfide lubricating grease ing Utas.

Kanggo bolt baja karbon biasa, jumlah lenga cilik bisa ditrapake kanggo nyuda koefisien gesekan.
