Kothong Hexagon Male Oil Plug Adaptor

Desain sirah heksagonal saka produk inventaris Xiaoguo® "Kosong Hexagon Male Oil Plug Adapter" cocok kanggo transmisi torsi dhuwur. Nggunakake kunci utawa soket standar kanggo operasi njamin fastening aman tanpa loosening.

Model:DIN910

Kirim Pitakonan

Deskripsi Produk

The Hollow Hexagon Male Oil Plug Adapter minangka komponen sambungan pipa hidrolik / pneumatik sing bentuke heksagonal sacara eksternal, nduweni struktur lubang-lubang aksial, lan nggunakake antarmuka benang eksternal. Ateges, iku "plug heksagonal Utas karo bolongan tengah", kang bisa segel bandar kaya plug biasa, lan uga mbisakake fungsi tambahan kayata testing meksa, exhaust, sampling, utawa sambungan instrument sak wentoro liwat struktur kothong sawijining.

Dibandhingake karo colokan ngalangi biasa, prabédan utama dumunung ing ngisor iki: Colokan padhet mung bisa disegel, dene adaptor heksagonal kothong minangka "saluran multi-fungsi" sing bisa nindakake macem-macem operasi diagnostik lan pangopènan tanpa disassembling sistem.

Model NO.	DIN910	alur	Hexagon
Sambungan	Bolt Umum	Gaya Kepala	Heksagonal
Standar	DIN, GB, ANSI, BSW, JIS, GOST	sasmita	8.8
Jarak (P)	1,1 - 1,8 mm	Dhiameter	M3-M24
dawa	6-50 mm	lumahing	Warna Utama

Spesifikasi standar

The Hollow Hexagon Male Oil Plug Adapter utamane tundhuk karo standar DIN (Standar Industri Jerman), ISO (Organisasi Internasional kanggo Standardisasi), lan GB (Standar Nasional Cina), lsp.

（1） Standar DIN: Salah sawijining standar sing paling universal. Spesifikasi cetha. DIN 910 minangka standar khusus kanggo sekrup slotted heksagonal kanthi pundak, kanthi benang silinder (paralel) lan langkah mandheg, entuk segel liwat mesin cuci sing bisa diganti. Standar liyane sing ana gandhengane kalebu DIN 908 (sekrup internal heksagonal), DIN 906 (sekrup benang kerucut heksagonal), lan DIN 909 (sekrup eksternal benang kerucut heksagonal).

（2）Standar ISO & GB: Aplikasi Internasionalisasi lan Lokalisasi. ISO 9974-4 minangka standar internasional sing nemtokake kanthi lengkap dimensi, desain, lan metode tes kanggo kacang heksagonal eksternal lan internal sing digunakake ing transmisi cairan umum lan peralatan umum. GB / T 2878.4-2011 lan GB / T 43077.4-2023 masing-masing nganggo standar ISO 6149-4 lan ISO 9974-4 kanthi cara sing padha. Kacang heksagonal sing tundhuk karo standar nasional kasebut bisa duwe tekanan kerja maksimal nganti 63 MPa (udakara 630 bar).

Standar Tipe Utas Fitur Kunci Metode Sealing

DIN 906 Tapered (R) Hex socket drive, ora ana kerah Metal-to-metal (tapered thread)

DIN 908 Parallel (G/M) Hex socket drive, kanthi kerah Dering segel sing bisa diganti (tembaga, ED, O-ring)

DIN 910 Podo karo (G / M) sirah Hex, karo iker-iker rasukan bisa diganti ring sealing

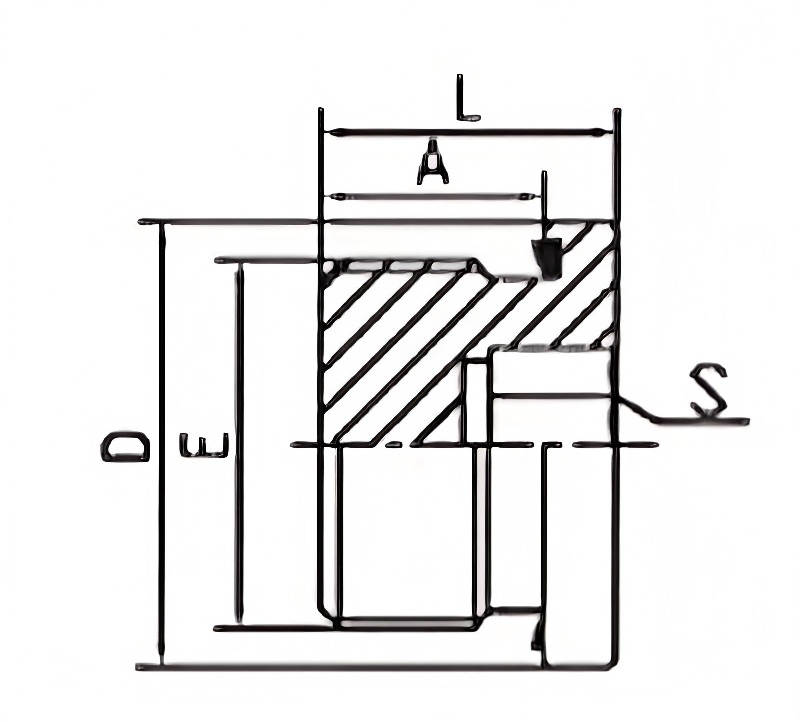

PARTNO	BENANG	ED CAPTIVE	DIMENSI
PARTNO	E	ED CAPTIVE	A	L	S	D	N.M
TMN08	m8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1.5	ED-12	12	17	6	17	15-25
TMN14	M14x1.5	ED-14	12	17	6	19	20-35
TMN16	M16x1.5	ED-16	12	17	8	22	25-40
TMN18	M18x1.5	ED-18	12	17	8	24	30-45
TMN20	M20x1.5	ED-20	14	19	10	26	35-50
TMN22	M22x1.5	ED-22	14	19	10	27	40-70
TMN24	M24x1.5	ED-24	14	19	10	29	40-70
TMN26	M26x1.5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	m42x2	ED-42	16	22	22	50	250-360
TMN48	m48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1） Standar apa sing ditindakake produk sampeyan?

Adaptor Plug Minyak Hexagon Male Hollow kita diprodhuksi sesuai karo standar DIN 910 (benang paralel karo bushing, ring sealing sing bisa diganti) lan standar DIN 909 (benang conical, sealing logam-kanggo-logam).

（2）Bahan apa sing bisa digunakake kanggo Adaptor Plug Minyak Hexagon Male Hollow?

Bahan standar kalebu baja karbon (kelas 4.8, 6.8, 8.8, 10.9, 12.9), baja tahan karat (A2-70, A4-80, 304, 316), kuningan, lan aluminium. Kita uga nyedhiyakake baja paduan kanggo aplikasi kekuatan dhuwur.

(3) Apa sampeyan nyedhiyakake conto? Apa wektu timbal kanggo conto?

Ya, conto gratis kasedhiya kanggo ukuran standar. Sampel sing diisi dikirim sajrone 3-5 dina kanthi ekspres (DHL / FedEx). Sampel khusus mbutuhake 15-20 dina kanggo produksi.
