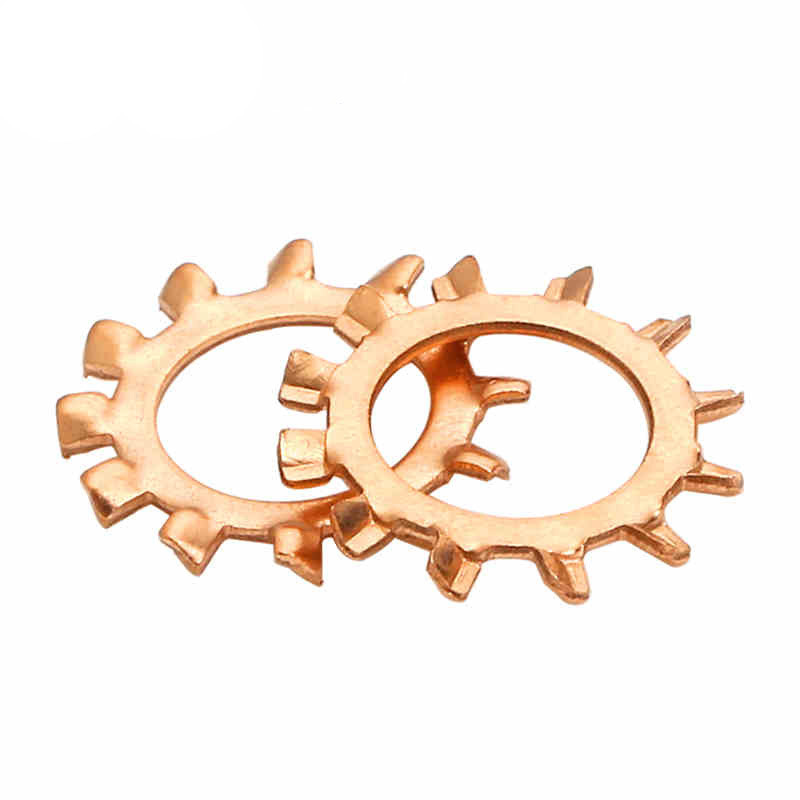

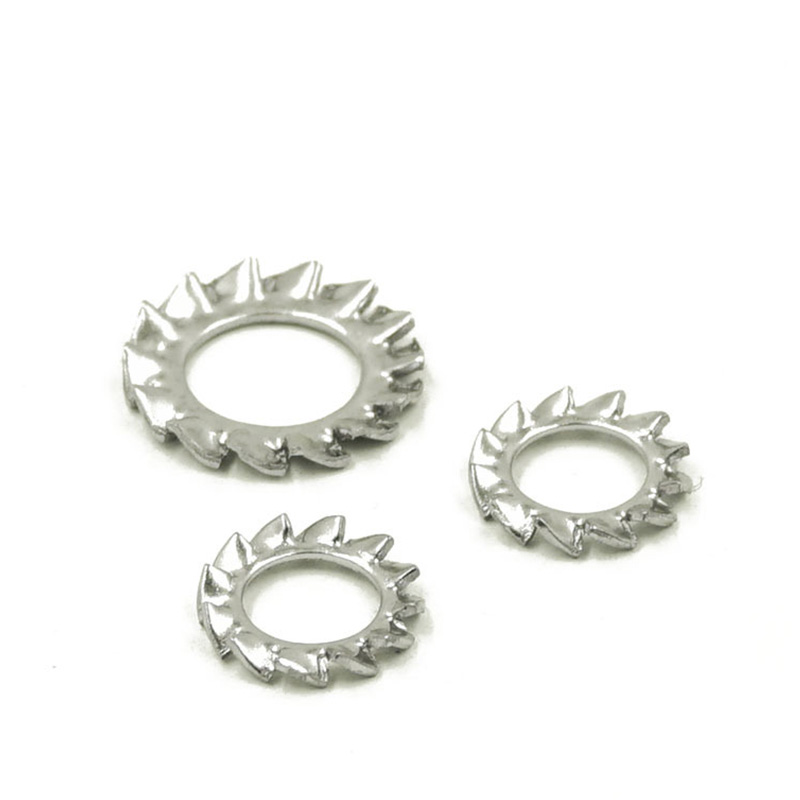

Outer Serrated Toothed Lock Washers

Tuku Xiaoguo® Outer Serrated Toothed Lock Washers, sing cocog banget kanggo pengikat ukuran gedhe. Untu njaba saka washers bakal nyedhiyani area ngunci luwih gedhe nalika digunakake karo fasteners ukuran gedhe, asil ing efek luwih dipercaya.

Kirim Pitakonan

Deskripsi Produk

Jinis Outer Serrated Toothed Lock Washers utamané diklasifikasikaké adhedhasar aspèk kayata struktur wangun untu, kekuatan beban-bearing, lan fungsi khusus.

(1) DIN 6798

Standar DIN 6798 minangka spesifikasi sing paling akeh digunakake kanggo Outer Serrated Toothed Lock Washers, lan utamane kasusun saka telung wujud:

①Dering ngunci bergerigi njaba

Untu ana ing dering njaba lan disusun kanthi cara tumpang tindih, nyedhiyakake area kontak sing paling gedhe.

②Inner gerigi ngunci ring

Untu ana ing dering njero lan cocok kanggo sekrup cilik.

③Conical ribbed ngunci ring

Struktur kerucut, sudut countersunk 90 °

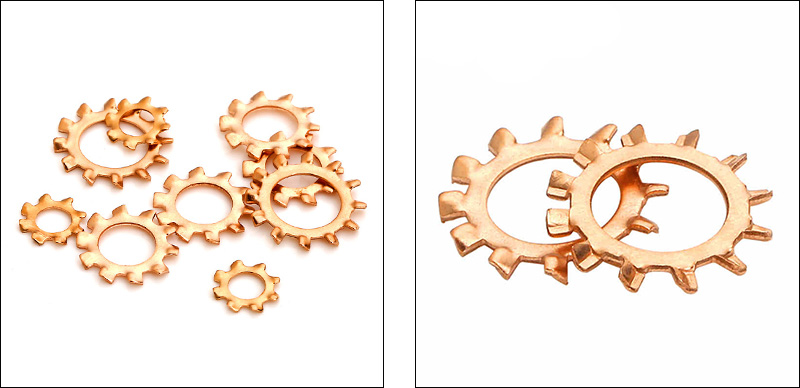

Outer Serrated Toothed Lock Washers

（2）BW vs EOW

Miturut klasifikasi kekuatan beban, Outer Serrated Toothed Lock Washers dipérang dadi jinis standar lan jinis tugas abot.

① Tipe Standar BW

Nduwe ambane untu biasa, cocog karo panggunaan industri normal lan karya perakitan umum. Panggunaan umum: barang elektronik, mesin umum, peralatan otomatis.

② Jinis Tugas Berat EOW

Nerangake kanthi untu sing luwih jero lan kinerja anti-loose sing luwih apik, cocog kanggo panggonan kanthi geter abot lan beban abot. Panggunaan umum: bagean mobil, mesin geter dhuwur, proyek konstruksi lan struktur baja.

(3) Fungsi Khusus

①EOW Tumpang tindih

Struktur waos sing tumpang tindih khusus, dirancang khusus kanggo aplikasi kanthi torsi sing rada ringkih. Dibandhingake karo jinis waos eksternal sing umum, cocok kanggo permukaan sing ndhukung sing ora rata, nduweni area kontak sing luwih gedhe, lan kondusif kanggo distribusi beban.

②Band Gedhe/Sempit

Miturut syarat ruang aplikasi sing beda-beda, (RDEFL / RDIFL) lan (RDIFS) diwenehake kanggo nyukupi panjaluk area kontak sing beda-beda.

③Double Toothed Washer RDD

Loro-lorone ing njero lan njaba lumahing serrated, cocok kanggo aplikasi ngendi syarat anti-loosening sing luwih dhuwur dibutuhake.

FAQ

（1）Apa Washer Kunci Gigi Bergerigi njaba efektif nglawan getaran dhuwur?

Ya, gasket waos njaba luwih cocok kanggo lingkungan geter dhuwur tinimbang gasket waos internal, amarga nduweni area kontak sing luwih gedhe ing antarane untu lan keterlibatan sing luwih jero.

（2）Apa untu bakal ngrusak bahan alus kaya aluminium utawa plastik?

pancen bener. Untu sing cetha bakal digali menyang bahan sing luwih alus lan ninggalake dents utawa malah retak.Kanggo bagean aluminium, sampeyan bisa nyelehake mesin cuci sing rata ing antarane mesin cuci kunci lan benda kerja kanggo muter peran buffering. Kanggo bagean plastik, aja nganggo washer waos eksternal langsung. Luwih becik milih mesin cuci waos internal utawa nggunakake mesin cuci warata sing luwih gedhe.

（3）Apa kekerasan khas saka baja spring Outer Serrated Toothed Lock Washers?

Sawise perawatan panas, atose biasane HRC 40-50 (kira-kira 400-530 HV).

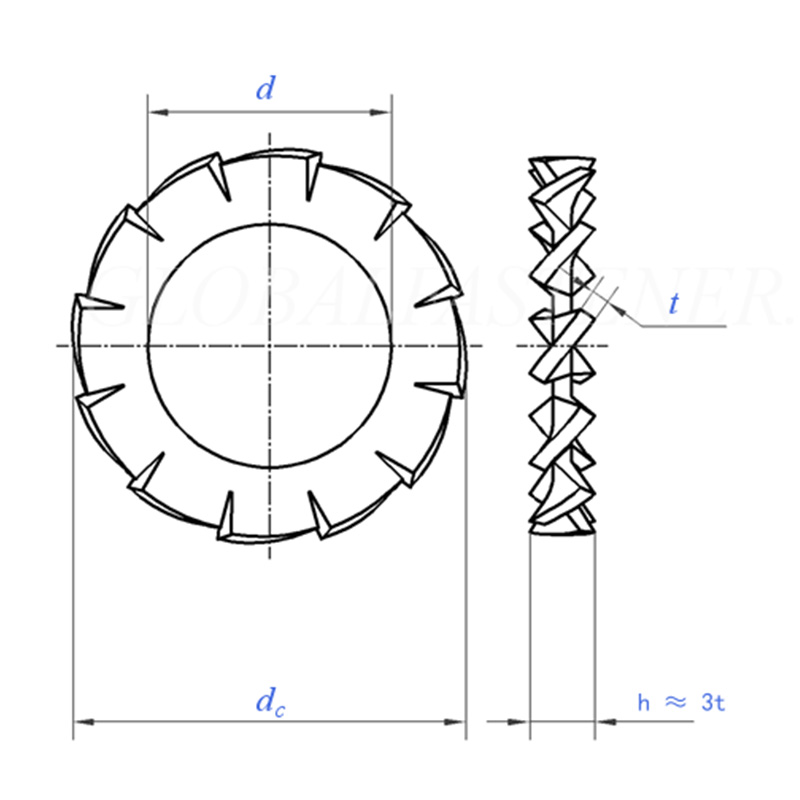

Outer Serrated Toothed Lock Washers

Ukuran		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = ukuran nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = ukuran nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Jumlah Gigi	min	9	9	9	9	10	11	11	12	14	14
saben 1000 unitskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Kanggo Diameter Utas Nominal		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Ukuran		10.5	13	15	17	19	21	23	25	28	31
d	min = ukuran nominal	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = ukuran nominal	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Jumlah Gigi	min	16	16	18	18	18	20	20	20	22	22
saben 1000 unitskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Kanggo Diameter Utas Nominal		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
