Kacang Poros

Desain slot saka Xiaoguo® Customized Shaft nut digawe ing China khusus digawe kanggo kompatibel karo alat darmabakti, Milih Newest Shaft nut Ngartekno nambah efficiency Déwan. Nggawe instalasi lan disassembly arang banget trep.

Kirim Pitakonan

Deskripsi Produk

Cara kanggo milih perawatan lumahing cocok?

Pilihan saka perawatan lumahing kanggo nut Shaft utamané gumantung ing lingkungan panggunaan tartamtu, budget lan kinerja syarat.

（1）Prioritas anggaran, lingkungan njero ruangan garing: Pilihan sing disenengi yaiku elektro-galvanizing.

（2）Kahanan ruangan sing atos / Ketahanan karat sing dhuwur: Pilihan sing disenengi yaiku galvanizing hot-dip utawa plating nikel tanpa elektro.

（3）Pengikat kanthi kekuatan dhuwur (Kelas 10.9 lan ndhuwur): Proses kasebut kudu dipilih sing ora ana risiko embrittlement hidrogen, kayata Dacromet utawa galvanisasi mekanik.

(4) Kanggo lapisan priming utawa kanggo nyuda gesekan: Pilih phosphating.

（5）Persyaratan penampilan khusus: Kanggo efek pangilon, plating krom bisa dipilih; kanggo tampilan ireng murni lan padhet, ireng electrophoretic bisa dipilih.

（6）Persyaratan fungsional khusus (tahan suhu dhuwur / anti lengket): Pilih lapisan Teflon.

（7）Setya banget kanggo pangayoman lingkungan: Kita prioritas nggunakake pangolahan lingkungan anyar kayata lapisan Dacromet tanpa krom lan plating seng panas.

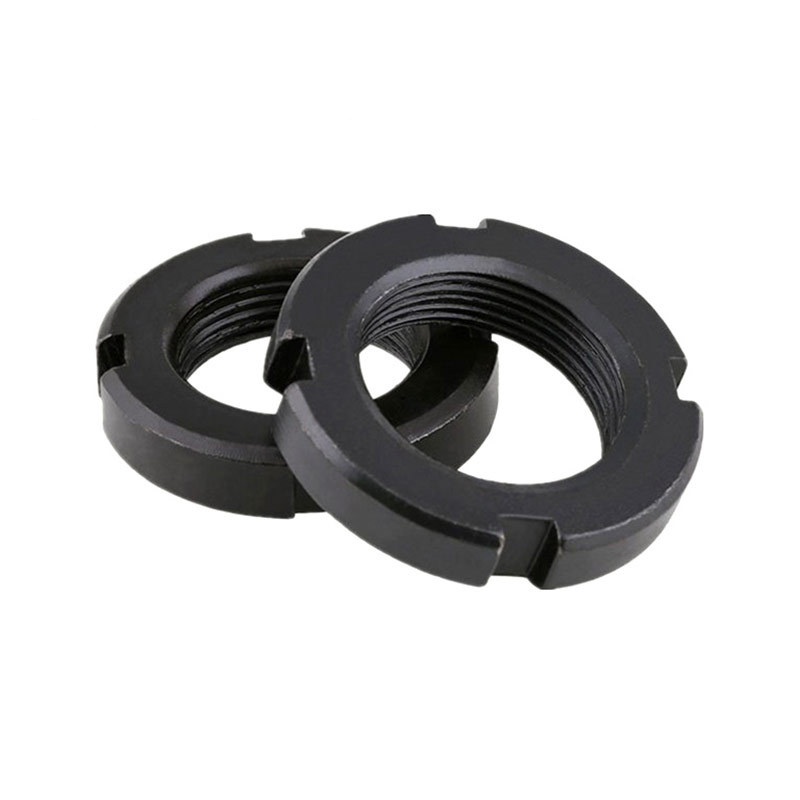

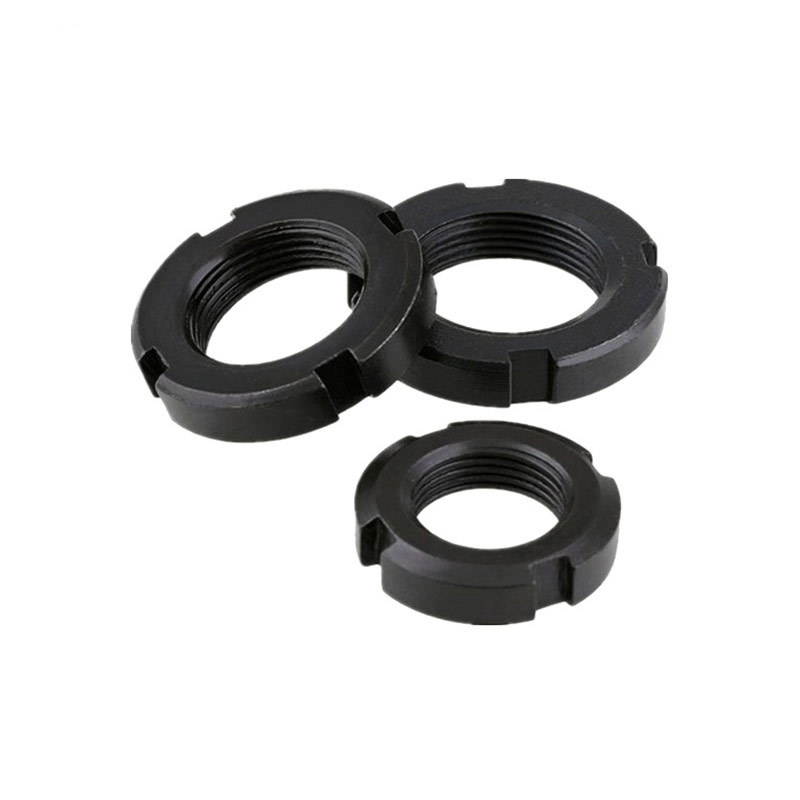

Shaft Nut

Fitur desain struktural

Nut Shaft wis dirancang kanthi tepat babagan struktur. Fitur desain utamane ana ing aspek benang, mekanisme ngunci lan wujud.

（1）Desain utas

Iki minangka dhasar kanggo nut Shaft lan penting kanggo njamin kekuatan lan akurasi sambungan.

Utas sing apik: Kabeh kacang poros dilengkapi benang sing apik. Sudut helix benang sing apik cilik, sing njamin kinerja ngunci diri sing apik. Utamane cocog kanggo aplikasi sing ngalami beban dinamis.

Toleransi tliti dhuwur: Utas internal kacang biasane digawe miturut standar ISO 965-2 6H utawa 5H, nalika benang batang kawin dianjurake nggunakake toleransi 6g.

（2）Mekanisme anti-loosening lan ngunci

Iki minangka inti saka fungsi "ngunci" kacang, kanthi efektif nolak getaran lan dampak.

jinis Slotted: Iki desain paling klasik. Iki entuk anti-loosening kanthi mesin 4 nganti 8 slot radial ing bunder njaba kacang.

Sekrup ngunci aksial: Desain iki nggabungake sekrup pengunci menyang awak kacang. Tata letak umum kasusun saka 3, 4, utawa 8 ngawut-awut roto-roto, mesthekake distribusi seragam saka pasukan ngunci.

Clamping deformasi elastis: Iki minangka desain sing tepat banget. Awak utama kacang ngandhut struktur "diafragma elastis" utawa "membran". Nalika ngencengi sekrup, membran ngalami deformasi elastis sing dikontrol, nyebabake keterlibatan gesekan circumferential 360 °.

Ngunci basa sumbu lan untu: Gaya ngunci jinis ngunci sumbu sejajar karo sumbu benang; jinis ngunci basa waos ing kontak karo basa thread (ing amba saka kira-kira 30 °) liwat mekanisme ngunci, kang bisa èfèktif nyegah deformasi awak nut.

(3) Desain wangun

Desain njaba nemtokake gampang instalasi, ruang operasional lan kenyamanan pangopènan.

Badan utama bunder: Desain awak utama bunder kanthi efektif ngindhari gangguan rotasi.

Antarmuka alat khusus: Slot: Utamane digunakake bebarengan karo kunci pancing.

Pasuryan mburi: Ana bolongan dirancang ing lumahing mburi, kang bisa tightened nggunakake kunci plug utawa rod silinder.

Desain Bevel: Miturut standar (kayata DIN 981), kacang poros biasane duwe bevel 30 °, sing mbantu nuntun mesin cuci ngunci lan nggampangake supaya pas nalika instalasi.

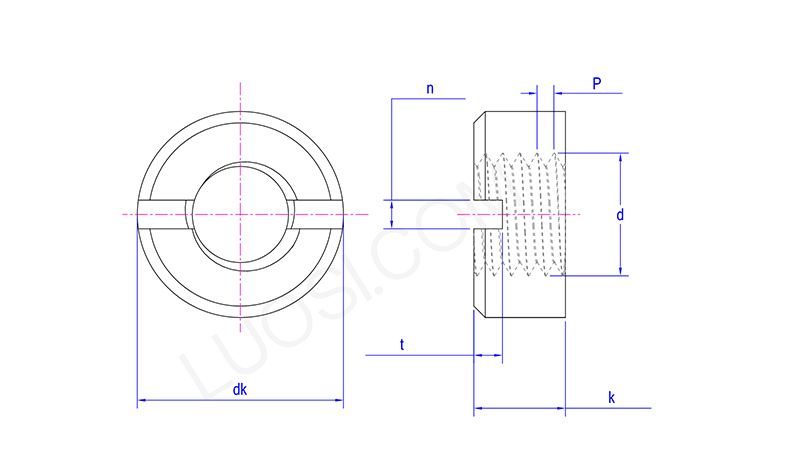

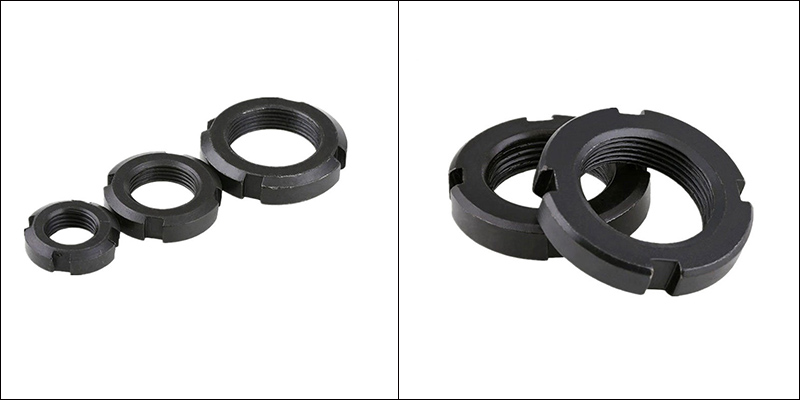

Shaft Nut

Mon	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
