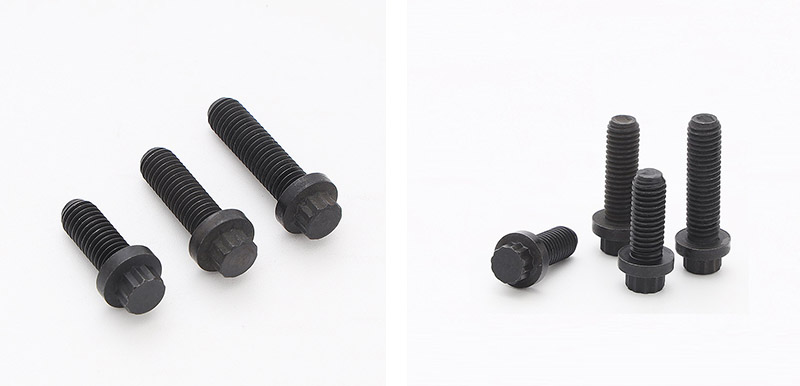

12 Titik Flange Screw

Langsung pesenake Xiaoguo® 12 Point Flange Screw kanthi akeh. Prodhuk iki nduweni desain sirah 12-titik sing unik, lan digawe saka baja paduan 12.9-bahan sing wis ngalami proses quenching lan tempering, kanthi kekuatan tensile pokok ngluwihi 1200 MPa, sing cocok kanggo digunakake ing bagean mesin sing abot.

Kirim Pitakonan

Deskripsi Produk

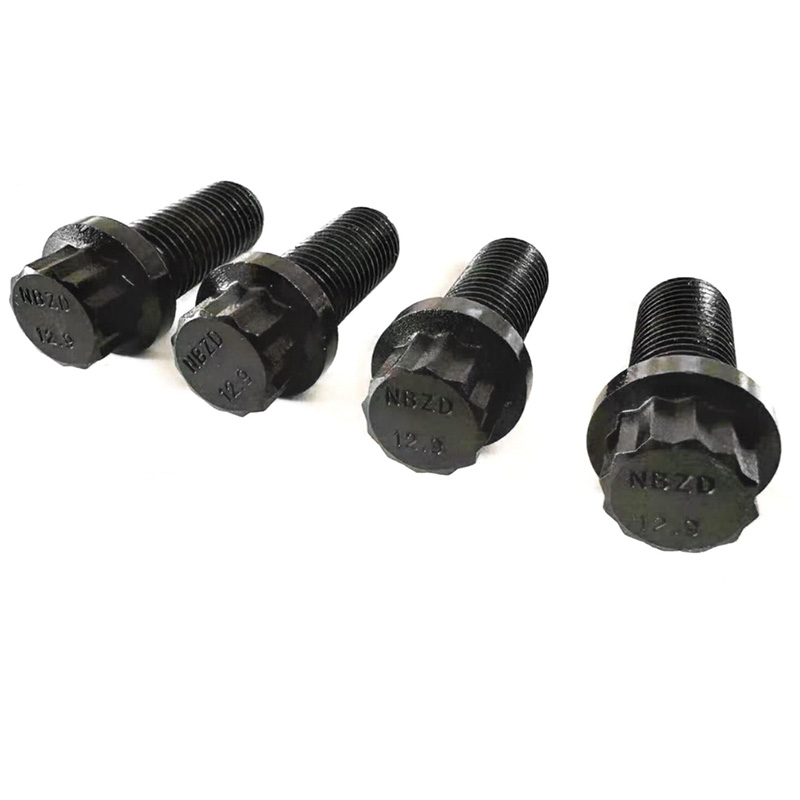

12 Point Flange Screw minangka pengikat kinerja dhuwur kanthi sirah sing nduweni rolas sudhut lan permukaan dhukungan flange sing luwih gedhe ing sisih ngisor. Wangun sirahe nganggo desain heksagonal dobel, nggabungake drive rolas titik lan struktur flange terpadu, sing dirancang khusus kanggo torsi dhuwur lan resistensi getaran.

Screw Flange 12 Point iki umume digunakake ing sistem transmisi otomotif, blok mesin, mesin pesawat lan peralatan industri kanthi kekuatan dhuwur. Iku solusi becik kanggo ngganti bolt sirah heksagonal tradisional lan ngawut-awut sirah silinder heksagonal internal. Desain lumahing drive rolas-sisi ngidini nggunakake Kunci spanner utawa soket rolas-sisi, mbisakake operasi repositioning 30 ° ing spasi sempit dibandhingake kepala heksagonal standar, asil ing efficiency instalasi luwih.

12 Point Flange Screw

kauntungan inti

Kaluwihan inti saka 12 Point Flange Screw utamane dibayangke ing aspek ing ngisor iki:

(1) Jinis sirah rolas titik

Lumahing kontak liyane: Jinis sirah rolas-titik wis kaping pindho minangka akeh lumahing kontak minangka sirah heksagonal, mbisakake kanggo tahan torsi tightening luwih tanpa ngrusak sirah.

Resiko sudut geser kurang: Distribusi pasukan luwih seragam, saengga cocok kanggo aplikasi sing mbutuhake preload dhuwur.

（2）Flange Terintegrasi

Permukaan flange sing mandhiri: Ora ana gasket tambahan sing dibutuhake. Struktur serrated utawa embossed ing ngisor flange cooperates karo lumahing workpiece, ngasilaken pasukan gesekan kuwat.

Resistance geter dhuwur: Bisa njaga preload sanajan ing lingkungan sing kedher, cocok kanggo wilayah beban dinamis.

(3) Instalasi sing gampang, ngirit papan

30 ° rotasi: Kepala rolas-titik bisa diputer dening 30 ° kanggo masang menyang wrench kanggo repositioning. Iki ngirit setengah spasi dibandhingake rotasi 60 ° saka sirah heksagonal. Cocog kanggo papan winates.

(4) Area bantalan gedhe

Lumahing flange sing digedhekake nambah area kontak: kanthi efektif nyebarake tekanan lan nyegah bahan-bahan alus kayata aluminium lan wesi tuang saka cacat.

12 Point Flange Screw

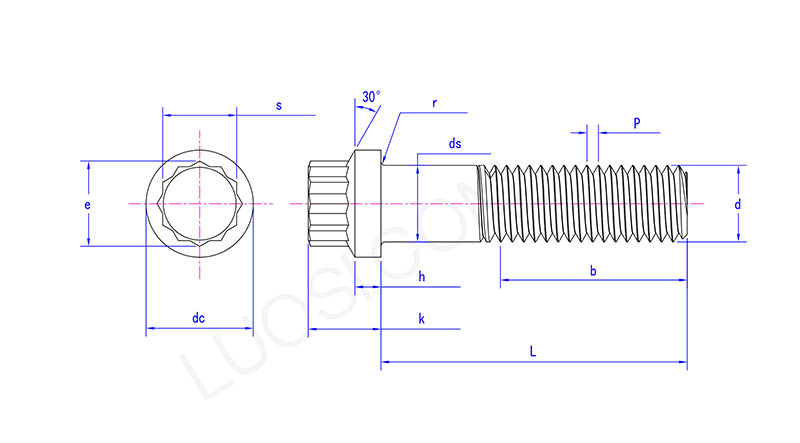

Mon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Sekrup Soket Hex Alternatif

Kompatibilitas diameter njaba Kepala: 12 Point Flange Screw nduweni ukuran bolongan sing padha karo meneng sirah silinder heksagonal standar, supaya bisa langsung diganti tanpa ngowahi posisi bolongan, lan uga luwih awet.

（6）Rentang lengkap tingkat kekuatan dhuwur

Panutup kelas 8,8, kelas 10,9, kelas 12,9 lan baja tahan karat A2-70 / A4-80, nyukupi kabutuhan kabeh skenario wiwit saka mesin umum nganti beban sing abot banget.

（7）Solusi tahan korosi sing sugih

Nawakake macem-macem perawatan lumahing kayata elektro-galvanizing, hot-dip galvanizing, lapisan Dacromet, seng-nikel alloy, lan blackening, cocok kanggo njero ruangan, ruangan, segara, lan lingkungan kimia, etc.

(8) Wiyar lapangan aplikasi

Mobil (mesin, transmisi, sasis), aerospace (bingkai mesin, landing gear), tenaga angin, pertambangan, petrokimia, kapal, mesin umum, lsp.
