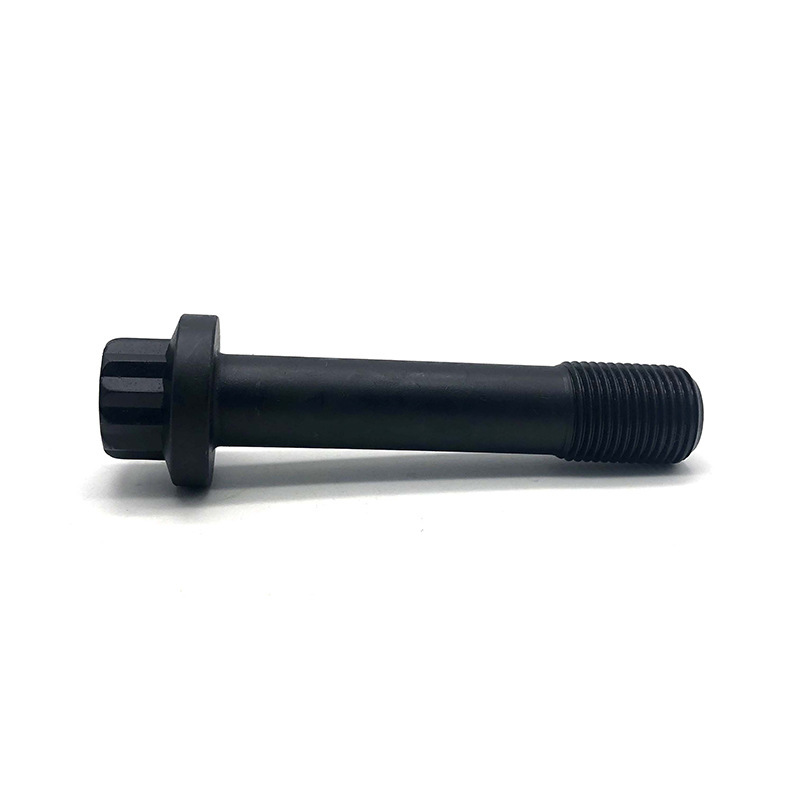

12 Spline Flange Screw

Sekrup flange 12 spline saka Xiaoguo® nduweni desain kepala 12-titik sing cocog karo kunci pas Ring. Sanajan ing papan sing sempit, isih bisa dioperasikake. Dibandhingake karo sirah heksagonal, ruang operasi suda 50%. Teka lan takon babagan rega sampel kanggo nemu instalasi cepet.

Kirim Pitakonan

Deskripsi Produk

Pambuka kanggo Materi

Pilihan materi kanggo 12 spline flange screw banget manéka warna, utamané Mudhun menyang papat kategori: baja karbon, baja paduan, stainless steel, lan wesi khusus. Pilihan materi gumantung ing syarat tartamtu kanggo kekuatan, resistance karat, suhu apa, lan biaya.

(1) Baja Karbon

Baja karbon minangka pilihan sing paling akeh digunakake lan biaya-efektif. Liwat macem-macem pangolahan perawatan panas (quenching + tempering), tingkat kekuatan sing beda-beda saka 4,8 nganti 12,9 bisa digayuh kanggo nyukupi macem-macem syarat beban. Cocog kanggo industri umum, struktur otomotif, konstruksi, lan mesin umum.

(2) Baja Paduan

Kanthi nambahake unsur kayata kromium, molybdenum lan nikel menyang baja karbon lan banjur ngalami perawatan panas sing tepat, sifat mekanik baja bisa ditingkatake kanthi signifikan. Kekuwatane dhuwur banget, lan nduweni resistensi lemes banget lan sifat tahan impact. Sekrup flange 12 spline saka Alloy Steel digunakake ing sistem suspensi otomotif, interior mesin, bolt menara turbin angin, lan mesin konstruksi abot.

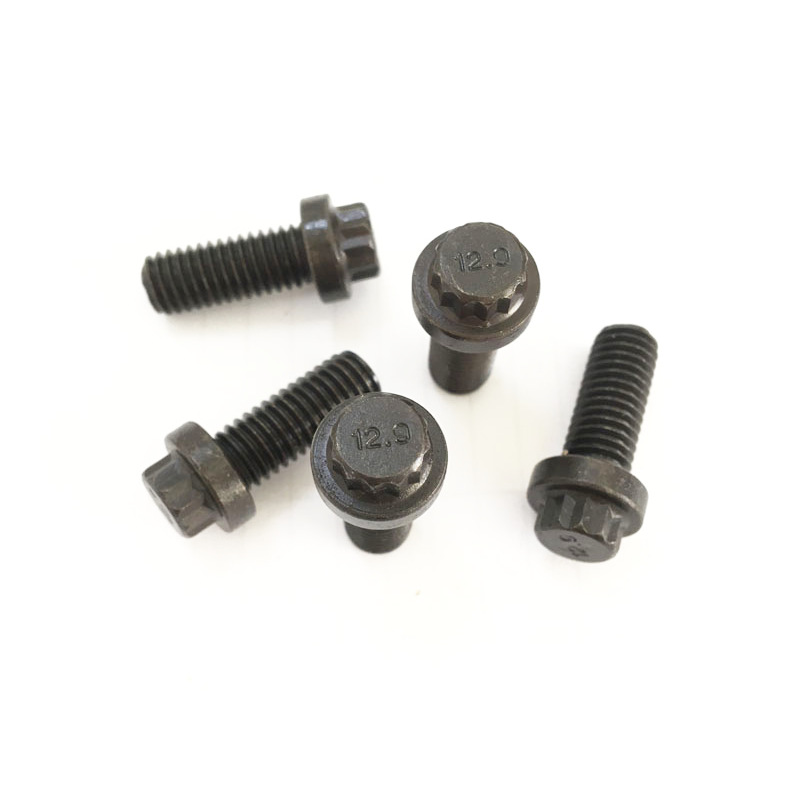

12 Spline Flange Screw

(3) Baja tahan karat

Kauntungan inti saka stainless steel dumunung ing resistance karat gawan sawijining. Antarane wong-wong mau, 304 (A2) minangka jinis sing paling umum lan cocok kanggo pangolahan pangan lan lingkungan ruangan umum; nalika 316 (A4) wis dirancang khusus kanthi nambah molybdenum, nggawe 12 spline flange meneng utamané cocok kanggo lingkungan semprotan uyah dhuwur lan lingkungan Highly korosif, kayata ing segara, wilayah pesisir, utawa tetanduran kimia, etc.

(4) Paduan khusus

Bahan paduan khusus kalebu Chrome-Moly, Ti, paduan tahan suhu dhuwur, paduan aluminium, kuningan, lan liya-liyane. Padha dirancang kanggo nyukupi syarat kinerja tartamtu saka pelanggan, kayata resistance suhu dhuwur, entheng, konduktivitas, lan non-magnetisme. Utamane kanggo lapangan industri khusus kayata aerospace, balap, medis, petrokimia, lan listrik.

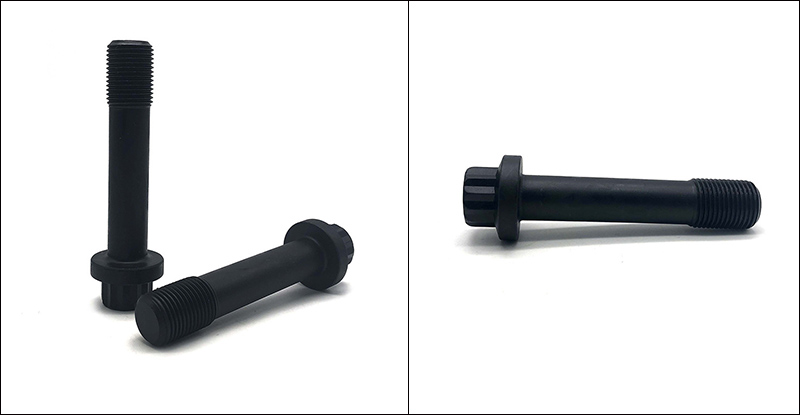

12 Spline Flange Screw

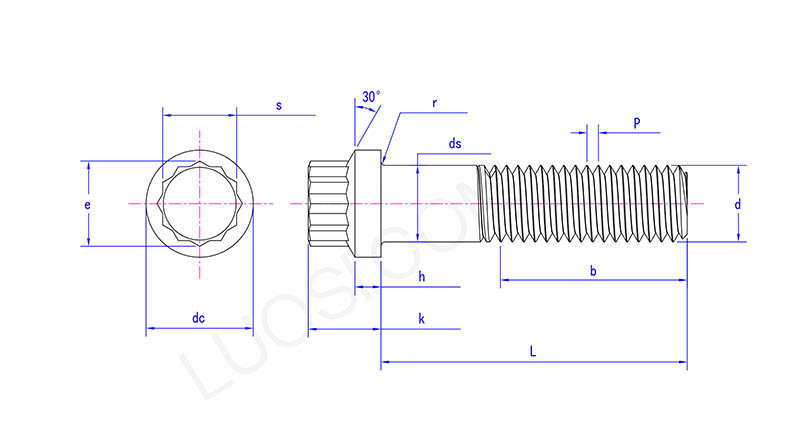

Mon	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Tingkat kinerja lan kekuatan tensile

Tingkat kinerja minangka indikator inti sing nemtokake kekuwatan sekrup flange 12 spline. Tingkat kinerja sing umum lan kekuwatan tarik sing cocog yaiku:

（1）8.8 kelas: Kekuwatan tarik minimal udakara 800 MPa (udakara 116.000 psi), sing kalebu ing kisaran kekuwatan medium-dhuwur lan paling akeh digunakake.

（2） 10.9 kelas: Kekuwatan tarik minimal kira-kira 1.000 MPa (udakara 145.000 psi), cocok kanggo skenario sing mbutuhake sambungan kekuatan dhuwur.

（3）12.9 kelas: Kekuwatan tarik minimal kira-kira 1.220 MPa (udakara 177.000 psi), sing minangka salah sawijining tingkat kekuatan paling dhuwur ing antarane baja paduan.

（4）Mandarin Kelas 5: Kekuwatan tarik kira-kira 120.000 psi, sing padha karo kelas metrik 8.8.

（5）American Standard Grade 8: Kekuwatan tarik kira-kira 150.000 psi, sing padha karo kelas 10.9 metrik.
