Anchor Wedges kanggo Post Tension Griping

Kanggo tuku akeh Xiaoguo® Anchor Wedges kanggo Post Tension Griping, kita nawakake ukuran non-standar, logo merek sing diukir laser, lan kemasan sing disesuaikan. Kita bisa nyedhiyani produk cocog kiro-kiro saka bolongan siji kanggo 55 bolongan pamblokiran anchor, ketemu kabeh syarat tartamtu saka macem-macem proyèk engineering.

Kirim Pitakonan

Deskripsi Produk

Prinsip Kerja

Prinsip kerja Anchor Wedges kanggo Post Tension Griping adhedhasar rong mekanisme: Wedge Self-locking lan transmisi gaya gesekan.

（1）Komposisi sistem

Sistem jangkar lengkap biasane kalebu:

untaian baja (tendon pra-stres): Padha nanggung gaya tension.

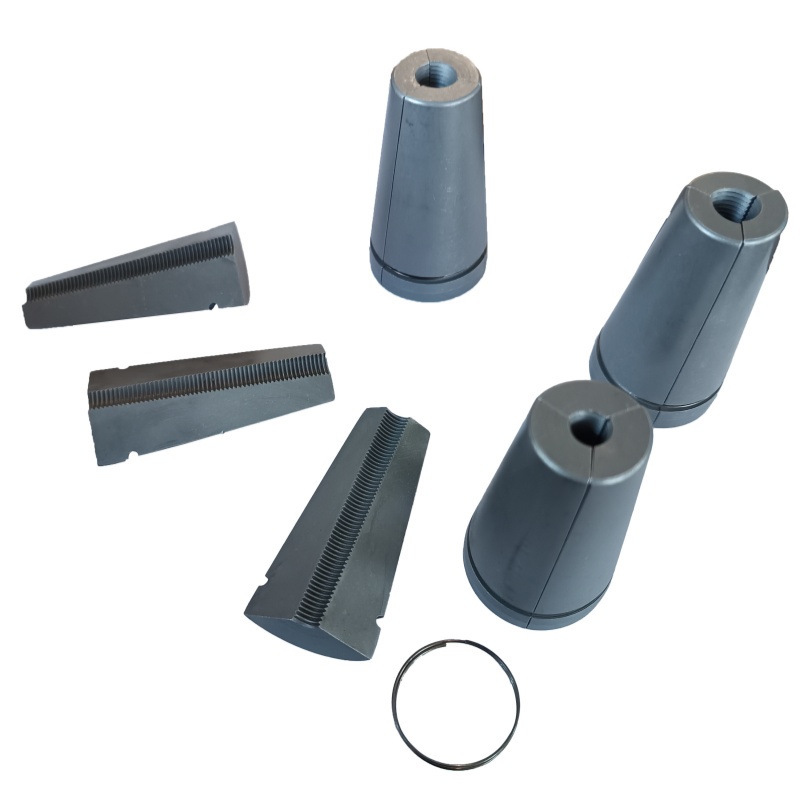

Wedges (piring clamping): kasusun saka loro utawa telu bêsik, mbentuk unit clamping conical, karo ridges ing lumahing utama.

Pelat jangkar: Kanthi bolongan conical, sudut kerucut bolongan cocog karo sudut kerucut njaba saka wedge (biasane kira-kira 6 ° 55 ').

Bantalan jangkar: Transfer tekanan menyang beton lan mainake peran bantalan lokal.

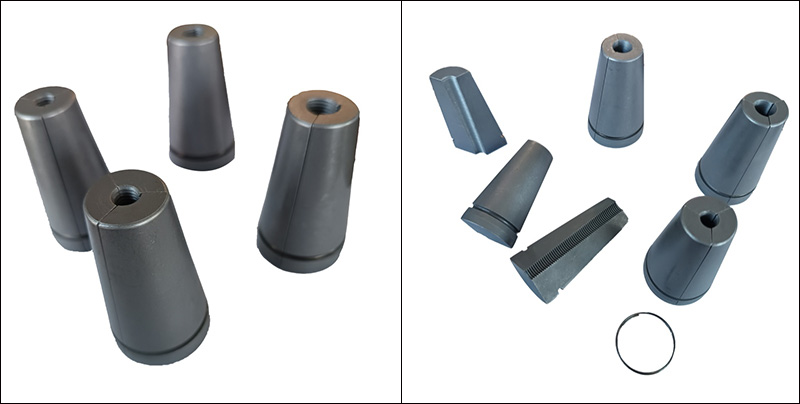

Anchor Wedges for Post Tension Griping

(2) Proses Kerja

Tahap Tensioning: Jack tensioning mbentang untaian baja. Ing titik iki, Anchor Wedges kanggo Post Tension Griping durung kebak ing, lan untaian baja bisa mindhah bebas.

Tahap fiksasi: Sawise gaya tension sing dirancang tekan, jack hidrolik mundur kanggo mbongkar. Amarga kontak antarane lumahing conical njaba saka pemblokiran wedge lan tembok utama bolongan conical piring anchor, meksa positif kui.

Pembentukan self-locking: Gaya kontraksi untaian baja nyebabake tekanan ing antarane blok wedge lan tembok bolongan conical mundhak banget. Nalika gaya gesekan padha karo utawa luwih saka pasukan kontraksi untaian baja, imbangan statis dibentuk ing antarane blok wedge lan untaian baja, uga antarane blok wedge lan piring anchor. Untaian baja banjur dikunci kanthi aman.

Penylametan Prestress: Salajengipun, tension saka untaian baja tanggung ditransfer menyang anggota konkrit liwat Anchor Wedges kanggo Post Tension Griping - anchor plate - anchor pad.

(3) Kondisi self-locking

Apa wedge bisa entuk kunci mandiri sing dipercaya gumantung saka hubungan antarane sudut wedge (sudut kerucut) lan koefisien gesekan. Secara teoritis, kondisi self-locking yaiku:

Setengah saka sudut kerucut (α/2) ≤ arctan(μ)

Where μ iku koefisien gesekan antarane wedge lan bolongan conthong saka piring jangkar.

（4）Fungsi Pola Gigi

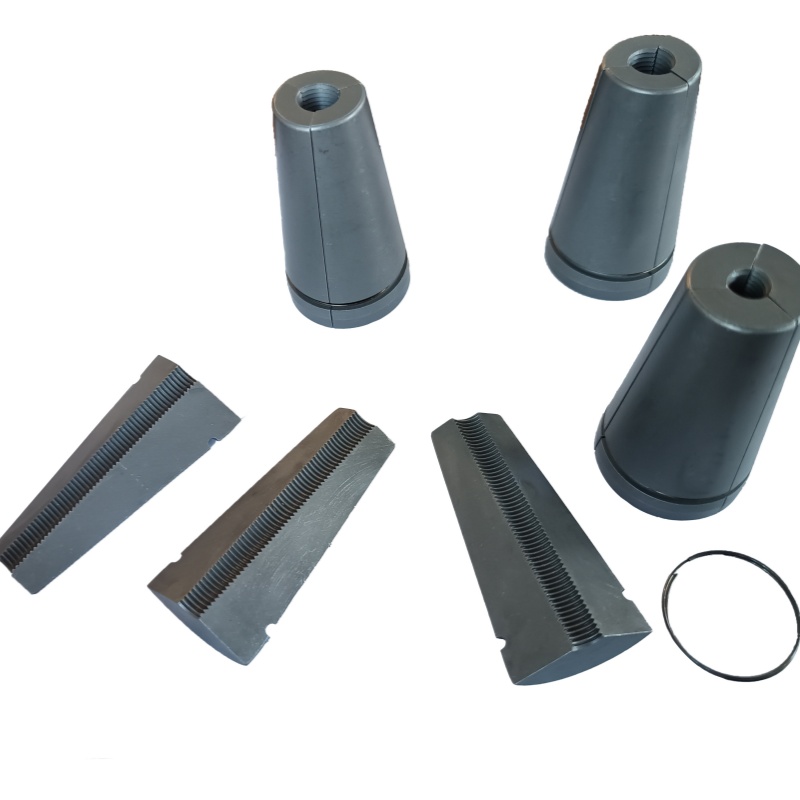

Pola waos sing cetha ing permukaan njero blok wedge minangka salah sawijining desain utama. Sajrone proses tensioning lan anchoring, pola untu bakal nempel ing bolongan cilik ing permukaan untaian baja, sing nyebabake interlocking mekanik.
