Post Tension Anchor Wedges

Kinerja kunci

Kinerja Post Tension Anchor Wedges langsung nemtokake keamanan struktur lan daya tahan proyek utama kayata jembatan lan bangunan. Milih Xiaoguo®, sampeyan bakal entuk jaminan dipercaya sing bisa tahan standar sing paling ketat.

(1) Efisiensi jangkar beban statis

Koefisien efisiensi ηa ≥ 0,95

Apa sistem anchoring bisa nggunakake kekuatan lengkap untaian baja

(2) Regangan total

εapu ≥ 2,0%

Ngukur ductility saka sistem anchoring ing negara pokok kanggo nyegah gagal brittle

(3) Kinerja kesel

Ora gagal sawise 2 yuta siklus loading

Mesthekake yen struktur, kayata jembatan lan menara turbin angin, sing kena beban dinamis jangka panjang, ora bakal gagal amarga kesel.

(4) Mundhut gesekan ing area jangkar

Total kerugian ing bukaan jangkar + bukaan trompet ≤ 6%

Nyuda mundhut prestress efektif sing disebabake gesekan, mengaruhi efisiensi tension lan kontrol biaya.

（5）Jumlah retraksi blok wedge

Jangkar retraction kurang ≤ 0.5mm; Jangkar biasa ≤ 6mm

Iki langsung mengaruhi akurasi panyiapan prategang. Sing luwih cilik retraction, sing kurang mundhut prastress sak panyiapan.

(6) Persyaratan kekerasan:

Post Tension Anchor Wedges: HRC 58-65; Plat jangkar: HB ≥ 251

Mesthekake yen lumahing bagean tahan nyandhang lan ora bakal deform utawa ambruk ing tekanan gedhe.

Klasifikasi

The Post Tension Anchor Wedges bisa luwih diklasifikasikaké dadi akeh jinis. Kritéria klasifikasi utama adhedhasar jumlah potongan, bentuk untu internal, lan bentuk kerucut njaba. Fitur struktural sing cocog lan panggunaan

【1】jumlah potongan

(1) Loro-lorone

Karakteristik Struktur: Loro piring clamping sing bentuke baji simetris, nalika digabungake, mbentuk bolongan bunder ing tengah.

Aplikasi Khas: Jangkar kerja permanen, kanggo panggunaan siji-wektu

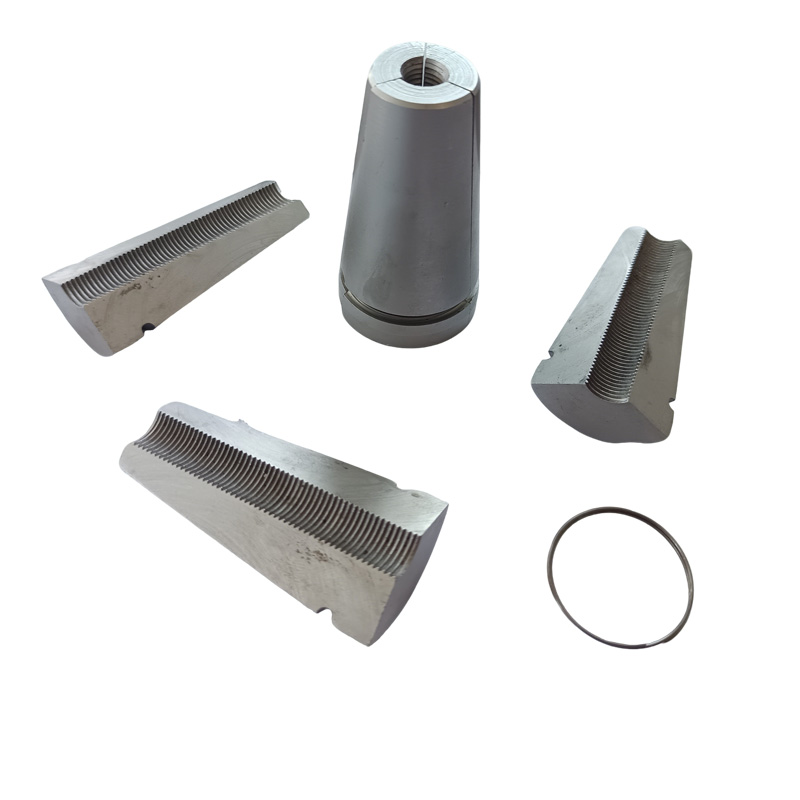

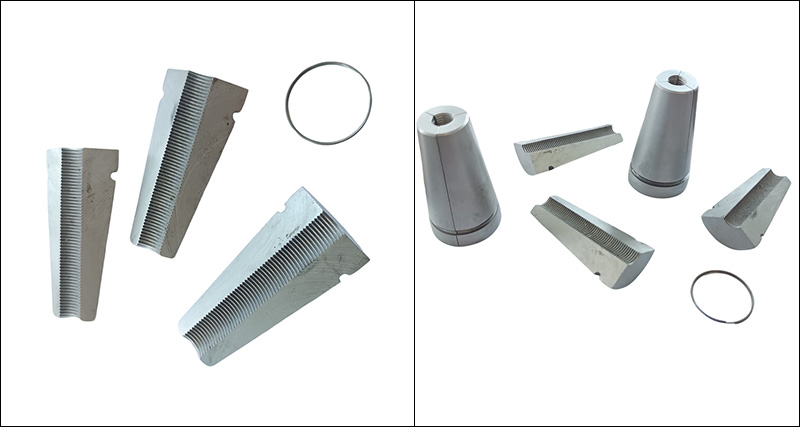

(2) Telu

Karakteristik Struktur: Telung piring clamping sing bentuke baji dibagi rata, kanthi celah ing antarane, mbutuhake coil spring kanggo koordinasi.

Aplikasi Umum: Alat jangkar, bisa digunakake maneh

【2】 wangun untu internal

(1) Gigi bunder

Karakteristik: Post Tension Anchor Wedges duwe macem-macem untu protruding bunder sing independen, kanthi tip untu sing cetha.

Untaian baja sing ditrapake: untai baja standar (struktur 1 × 7)

(2) Utas spiral

Karakteristik: Benang internal spiral terus menerus

Untaian baja sing ditrapake: Bundel kawat baja berkekuatan dhuwur utawa tulangan pratekan khusus

(3) Jinis kombinasi

Karakteristik: untu bunder + alur longitudinal

Helai baja sing ditrapake: Ningkatake penghapusan chip lan kinerja keterlibatan

【3】 bentuk kerucut njaba

（1）Permukaan conical tunggal

Karakteristik permukaan kerucut: Kabeh lumahing duwe taper tunggal (paling umum)

（2）Permukaan kerucut ganda

Karakteristik lumahing conical: Ana transisi sudut cilik cedhak mburi gedhe, nambah distribusi pasukan.

(3) Kanthi bagean panuntun

Karakteristik lumahing conical: Bagean panuntun silinder ngluwihi saka mburi cilik, nggampangake selipan awal
