Circlip Round Wire Snap Rings

The Circlip Round Wire Snap Rings diprodhuksi dening pabrik Xiaoguo® sing sabenere kontrol ing syarat-syarat toleransi ukuran, pas tightly karo bolongan bunder cocog lan slot, mesthekake operasi luwih stabil.

Kirim Pitakonan

Deskripsi Produk

Ing ngisor iki minangka pambuka kanggo prinsip kerja Circlip Round Wire Snap Rings.

1. Landasan Struktural

The Circlip Round Wire Snap Rings kawangun dening nduwurke tumpukan kabel spring baja babak-bagean menyang ring bunder karo bukaan.

Ing negara bebas, diameter njaba rada luwih gedhe tinimbang diameter bolongan instalasi target. Amarga salib-bagean bunder, kabeh ring wis ora sudhut cetha, lan kanthi mangkono ora bakal ngeruk tembok bolongan utawa bagean kawin sak instalasi utawa nggunakake.

Circlip Round Wire Snap Rings

2. Proses instalasi

Kompres

Gunakake tang rahang soket kanggo nyekel loro ends saka bukaan, lan aplikasi kekuatan kanggo remet tang. Ing titik iki, Circlip Round Wire Snap Rings radially teken, diameteripun njaba dadi cilik, lan rubah menyang ring bunder sing luwih cilik saka diameteripun bolongan instalasi.

Lebokake menyang bolongan

Ing negara teken, masang ring retaining minangka kabèh menyang bolongan lan push menyang posisi alur bunder wis mesin.

Ngeculake

Bukak klem pengunci. Dering penahan ilang kendala gaya njaba lan, gumantung ing energi potensial lentur sing disimpen, ngembang metu.

Wiwit diameteripun njaba ing negara free luwih gedhe saka diameteripun bolongan, ring retaining tightly pas menyang ngisor alur lan ora bisa ditarik metu saka bolongan.

Rampung posisi

Sawise dering penahan dilebokake ing alur, permukaan langkah annular sing mulus dibentuk ing jero bolongan. Bagean sing bakal dipanggonke kudu digandhengake rapet karo langkah iki, saengga diwatesi ing posisi sumbu tartamtu ing bolongan lan ora bisa geser metu.

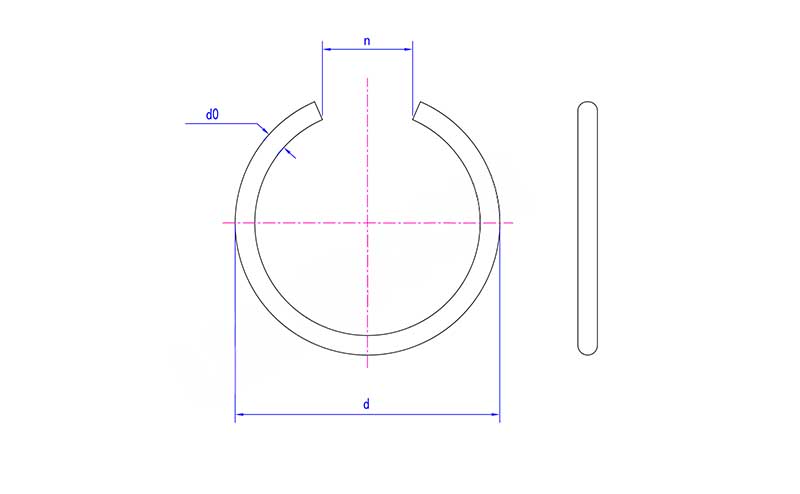

Circlip Round Wire Snap Rings

Mon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. Pelanggaran prinsip kerja inti

Negara bebas: Diameter njaba > Diameter lubang, ora bisa langsung dilebokake ing bolongan

Negara sing dikompres: Dhiameter njaba

Pasang menyang slot: Njaga negara teken, lan ngirim menyang posisi alur

Sawise diluncurake, negara kerja: Diameter njaba pulih > Diameter lubang (diwatesi dening tembok alur), pasukan pemulih elastis diowahi dadi tekanan radial, nyebabake Rings Snap Wire Round Circlip bisa nempel ing ngisor alur.
