DIN 7993 Ring Snap Internal

Proses manufaktur DIN 7993 Internal Snap Rings sing diprodhuksi dening pabrik Xiaoguo® relatif prasaja, kanthi efektifitas biaya dhuwur lan biaya murah. Iki minangka produk ekonomi sing cocog kanggo aplikasi skala gedhe.

Kirim Pitakonan

Deskripsi Produk

Keteraturan DIN 7993 Internal Snap Rings diwenehake kanggo nggampangake referensi teknisi teknik. Intine yaiku kanggo ngluwihi umur layanan produk lan nyuda biaya panggantos.

1. Inspeksi visual (karo kaca pembesar)

Gunakake kaca pembesar kanthi pembesaran 10x utawa luwih dhuwur kanggo mriksa permukaan DIN 7993 Internal Snap Rings. Pay manungsa waé khusus kanggo wilayah karo konsentrasi kaku. Penampilan clasp kudu seragam lan tanpa cacat.

Retak: ambane retak sing diidini ≤ 0,02 mm

Goresan: Goresan parah diklasifikasikake minangka ora cocog.

Korosi: Yen teyeng abang katon, iku nuduhake yen anti-karat wis gagal. Komponen kasebut kudu diganti langsung.

2. Deformasi lan inspeksi flatness

Twist: Selehake DIN 7993 Internal Snap Rings ing lumahing warata lan mriksa sembarang warping planar. Sampeyan kudu warata lan ora ana deformasi sing katon.

Ewah-ewahan bentuk permanen: Clasp wis ilang wangun asli.

Distorsi spiral: Disebabake nggunakake alat sing ora bener sajrone instalasi, nyebabake obyek kasebut macet lan muter ing sumbu dhewe.

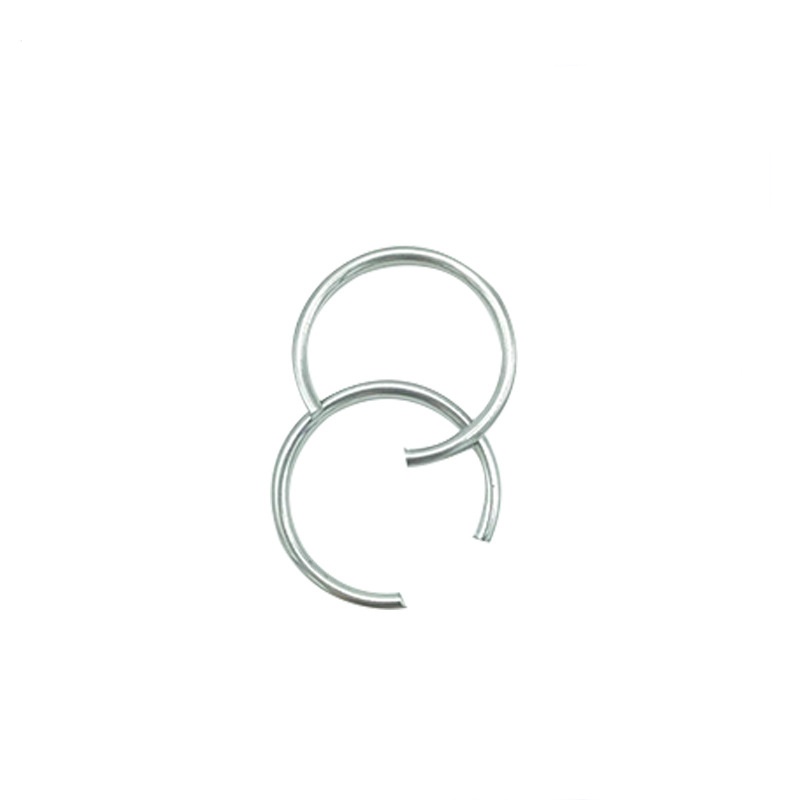

DIN 7993 Internal Snap Rings

3. Elastisitas lan Tension Inspection

Atenuasi elastis / mundhut tension: DIN 7993 Internal Snap Rings gagal mbalek meksa sawise komprèsi, utawa bisa katon sing guncang Ngartekno nalika alon-alon di-push karo tangan sawise diinstal menyang alur.

4. Inspeksi dimensi

Panyimpangan diameter njaba: kisaran toleransi ± 0,05 mm

Panyimpangan diameteripun: Kisaran spesifikasi sing beda cocog karo kisaran kekerasan sing beda.

Bukaan reresik: pamindahan aksial kudu ora ngluwihi 0,15 mm.

5.Cooperate karo pengawasan grooves

Sajrone saben pangopènan, grooves ing jero bolongan uga kudu dipriksa.

nyandhang alur / extension: Gunakake caliper vernier kanggo ngukur diameteripun alur lan konfirmasi apa iku tetep ing sawetara toleransi standar.

Karusakan pinggiran alur: Priksa tembok sisih lan pinggir alur. Yen ana burrs, flanges, crushing utawa chamfering karusakan, bagean sing cocog kudu dibalèkaké utawa diganti.

Karusakan ing ngisor alur: Ana goresan, karat utawa akumulasi materi ing ngisor alur.

Pemblokiran saluran lenga: Ana lebu utawa obyek manca sing ngalangi cedhak alur.

6. Priksa status komponen ing koordinasi

Komponen sing dipanggonke dening clamps uga bakal mengaruhi kahanan pasukan saka DIN 7993 Internal Snap Rings.

Nyandhang lumahing: Pasuryan pungkasan komponen ing kontak karo ring clamping nuduhake nyandhang ora rata, nyandhang langkah utawa indentation.

Cocog mburi chamfers pasuryan / sudhut babak: Yen chamfers utawa sudhut babak gedhe banget, iku bakal ngurangi wilayah pasukan-prewangan efektif nyata clasp ing.

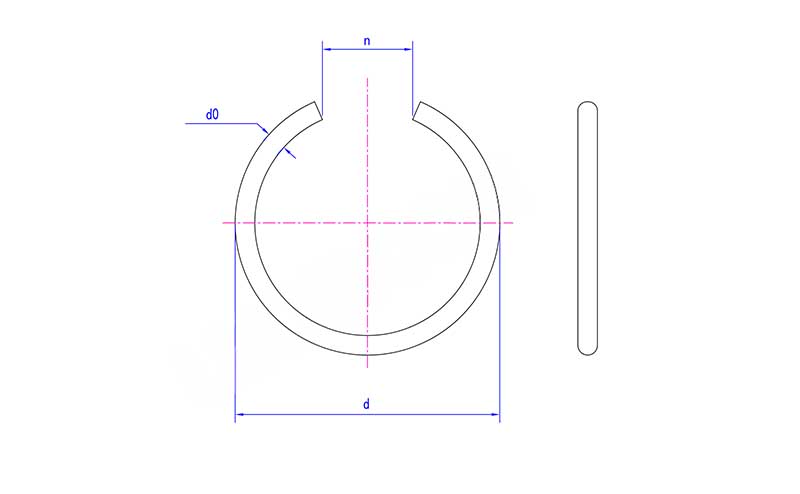

DIN 7993 Internal Snap Rings

Mon	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
