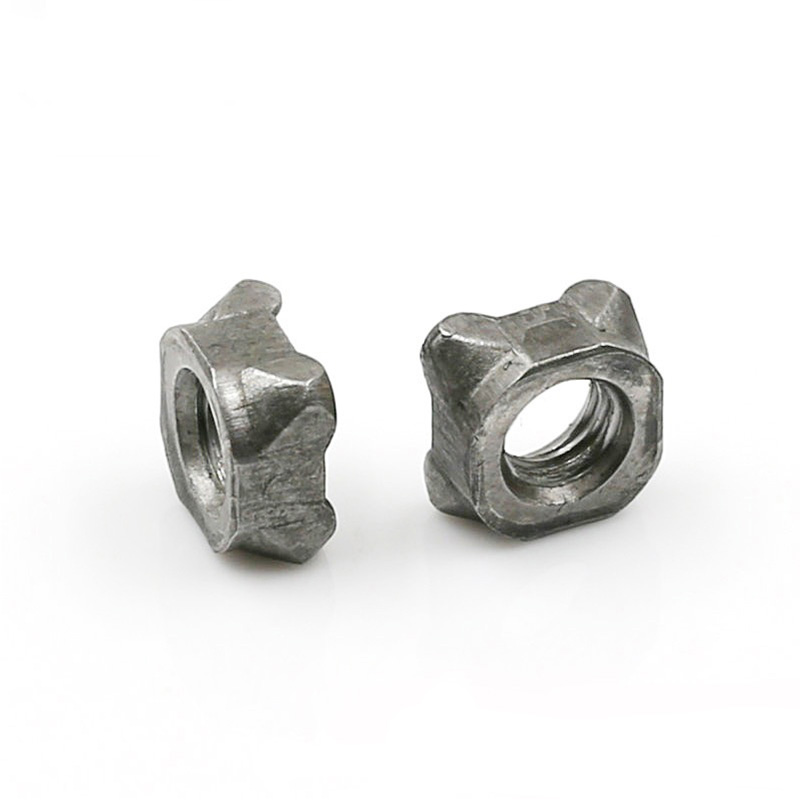

M8 Kacang Weld Square

Apa sampeyan looking for fasteners prefessional, Xiaoguo® paling anyar M8 Square Weld Nut bisa dadi pilihan becik. Iku cocok kanggo sisih mburi saka sheet metal. Nalika nginstal fasteners njaba, ora perlu ndemek sisih mburi. Iku utamané cocok kanggo tutup-jinis enclosures.

Model:Q 371-1999

Kirim Pitakonan

Deskripsi Produk

Ukuran standar lan tombol

M8 Square Weld Nut diprodhuksi kanthi ketat karo standar DIN 928: 2013-12. Standar iki nemtokake ukuran lan syarat teknis kanggo kacang welding kothak kanthi benang kasar saka M4 nganti M16 lan benang sing apik saka 8mm nganti 16mm. Kelas produk yaiku kelas A.

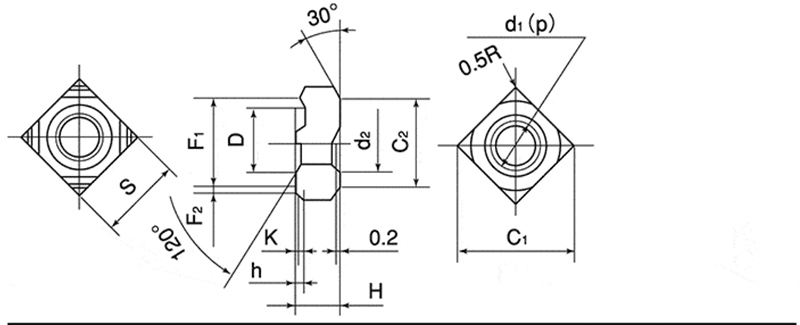

Parameter	Nilai (mm)	Toleransi
Spesifikasi thread	M8 × 1.25	-
Jembar pinggir (s / sw)	14 mm	± 0.3
Jembar diagonal (e)	18 mm	± 0,6
Ketebalan total (m1 / h)	6,5 mm	± 0.3
diameteripun sirah (dk)	12,8 mm	-
Dhuwur titik protrusion	1,0 mm	± 0.1
Sudut titik cekung	45°	± 5°

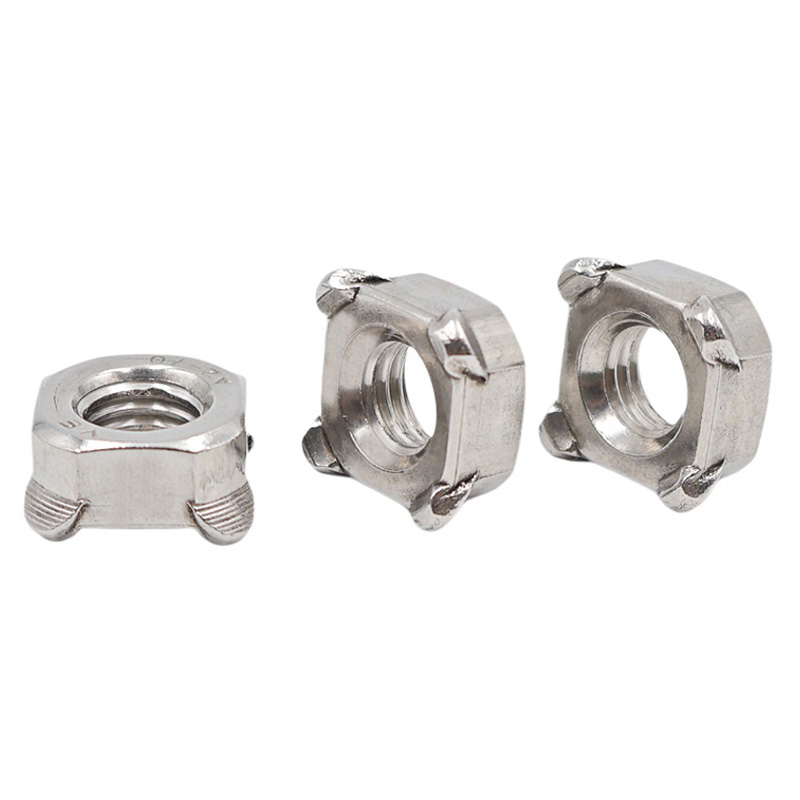

M8 Square Weld Nut

Tipe struktural

M8 Square Weld Nut dipérang dadi rong jinis adhedhasar apa duwe pin posisi utawa ora: jinis pinless lan jinis pin-dilengkapi.

(1) Non-Pilot

katrangan:

Wangun kothak, kanthi jembaré sisih ngelawan yaiku 14mm. Ing lumahing ngisor wis papat hemispherical welding protrusions roto-roto mbagekke ing papat sudhut, tanpa pin guide. Lumahing ngisor rata, kanthi spesifikasi M8 × 1,25 lan presisi 6H.

Prinsip kerja:

Sajrone welding, posisi digayuh liwat pin lokasi ing elektroda ngisor utawa bolongan kothak ing workpiece. Papat protrusions nyawiji bebarengan sak resistance welding, mbentuk inti weld seragam.

Skenario sing ditrapake:

Yen wis ana M8 Square Weld Nut ing bolongan kothak ing workpiece utawa nalika posisi dipercaya,

welding manual utawa teknik welding semi-otomatis bisa diadopsi.

Iki cocok kanggo aplikasi biaya-sensitif karo syarat kurang kanggo akurasi posisi.

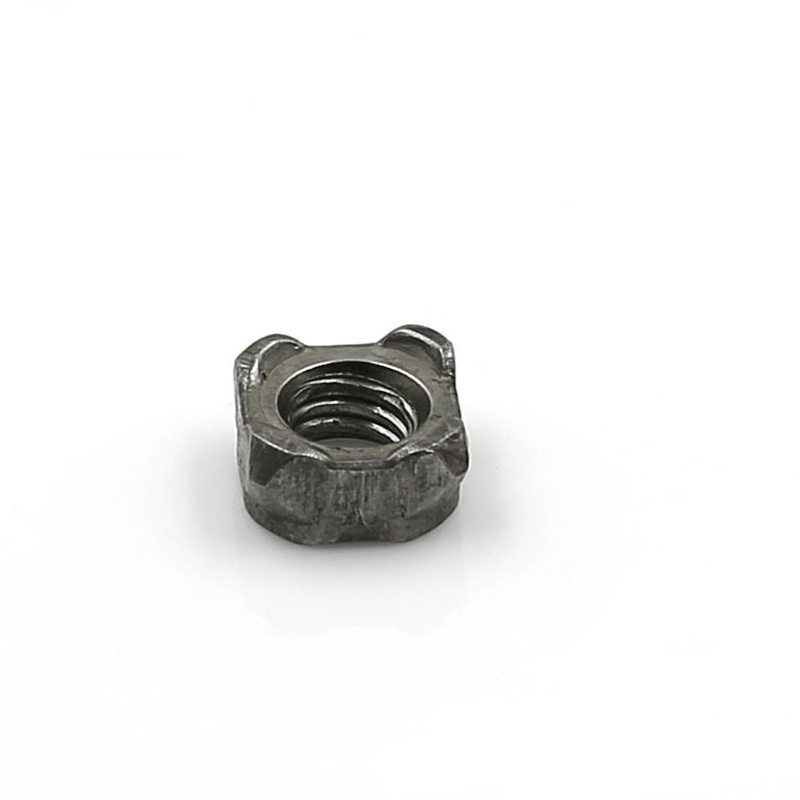

M8 Square Weld Nut

d	p	S		H		h		K	D
NominalDiameter	Pitch	Dimensi dhasar	Toleransi	Dimensi dhasar	Toleransi	Dimensi dhasar	Toleransi	Dimensi Dasar (Kira-kira)	Dimensi dhasar	Toleransi
M4	0.7	9.0	0一0.2	3.2	± 0,15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± 0.2	0.8		0.2	11.0

(2) Pilot

katrangan:

Wangun persegi dowo, karo jembaré sisih ngelawan biasane tetep ing 14mm. Papat sudhut protrusions ing lumahing ngisor bebarengan karo pin guide tengah saiki. Dhiameter saka pin guide biasane 9.6mm utawa 11.6mm (gumantung saka syarat customer). Dhuwuré pin guide yaiku 1.5mm, 2.0mm, utawa 2.5mm, cocog karo ketebalan bahan dasar. Utas kasebut M8 × 1.25, kanthi presisi 6H.

Prinsip kerja:

Pin guide dilebokake menyang bolongan posisi sing wis dibor ing workpiece kanggo entuk posisi sing tepat lan nyegah M8 Square Weld Nut saka owah-owahan nalika welding. Ing wektu sing padha, pin guide uga èfèktif mblokir splashes welding saka ngetik bolongan Utas kanggo ombone tartamtu.

Skenario sing ditrapake:

Garis welding robot otomatis (kanthi syarat posisi dhuwur)

Nalika workpiece wis ora bolongan kothak lan dipanggonke namung dening bolongan babak

Aplikasi ing ngendi welding slag kudu dicegah saka mblokir benang
