Kacang Las Proyeksi Persegi

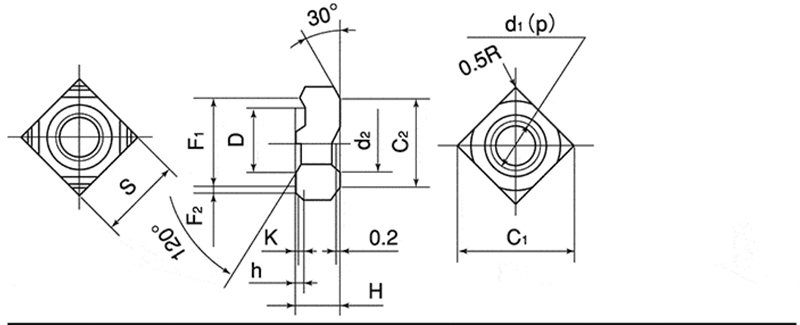

Karakteristik Struktural

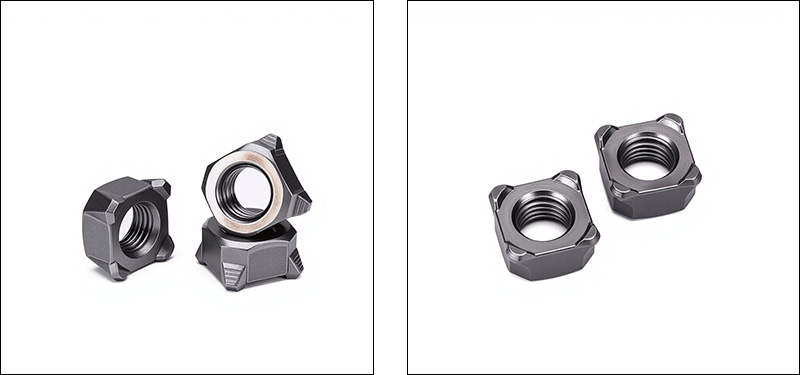

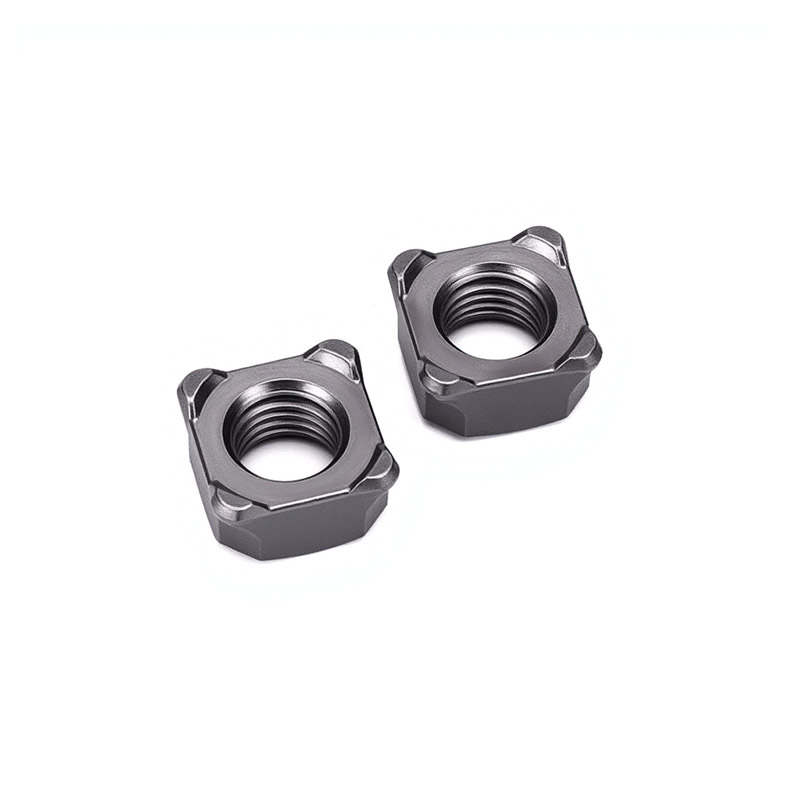

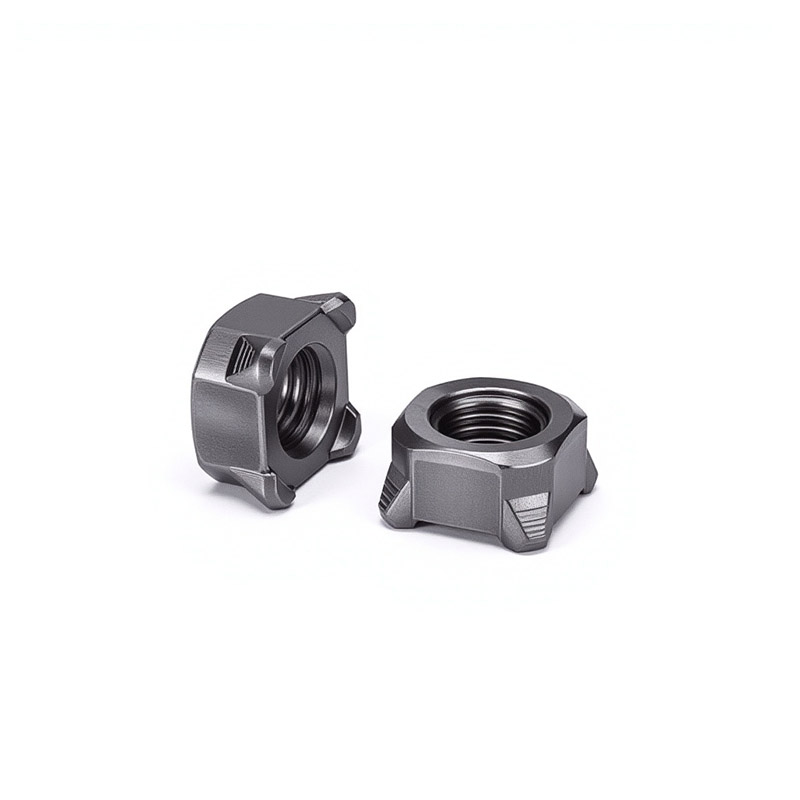

Kacang las proyeksi persegi yaiku kacang persegi kanthi macem-macem proyeksi las ing sisih ngisor. Desain struktural dipusatake ing telung tujuan utama: linuwih welding, posisi sing tepat, lan kinerja anti-putaran.

【1】Dasar kothak

（1）Wangun: Kothak sing sampurna kanthi papat sisi padha dawa lan papat sudhut ing sudhut tengen. Bisa kanthi otomatis nyegah rotasi nalika pas menyang bolongan kothak ing workpiece.

（2） Jembar pinggir: Contone, M8 14mm, M10 17mm. Nyedhiyakake wilayah tekanan-prewangan sing cukup kanggo nyegah kacang-kacangan saka macet ing materi dhasar nalika welding.

（3）Ketebalan (dhuwur): Biasane 6 nganti 10mm. Iki njamin dawa keterlibatan benang sing cukup kanggo nyedhiyakake kekuatan sambungan.

【2】Welding projectctions

（1）Jumlah: Disebarake kanthi simetris papat titik kanggo mesthekake inti las sing seragam lan imbang.

(2) Posisi: Ing papat sudhut lumahing ngisor, cedhak pinggiran, kanggo nambah stabilitas welding

（3）Wangun: Wangun bunder utawa conical-top, karo ndhuwur Gamelan

(4) Dhuwur: 0.5 ~ 1.2 mm, kanggo mesthekake kontak cedhak karo bahan dasar

Jembar / Diameter: Kira-kira 1,5 ~ 2,5 mm

【3】 Utas internal

（1）Spesifikasi benang: Metrik M4 nganti M16, Imperial #6 nganti 5/8″. Nggawe sambungan sing bisa dicopot karo bolt sing cocog.

（2）Akurasi utas: 6H (metrik), 2B (imperial). Njamin pas apik antarane perkakas las proyeksi Square lan bolt.

(3) Dawane benang: Nyedhiyakake dawa keterlibatan benang sing cukup.

（4） Orientasi benang: Ing mburi entri bisa duwe chamfers kanggo gampang nglebokake bolt.

Pitakonan sing Sering Ditakoni

（1）Cara welding cocok kanggo kacang weld proyeksi Square? Apa paramèter?

Cara sing paling umum digunakake yaiku Resistance Projection Welding. Njupuk welding saka kacang baja karbon rendah M8 menyang piring baja karbon rendah 1,5mm minangka conto. Parameter referensi yaiku: saiki 8-11 kA, tekanan elektroda 2,5-4,0 kN, frekuensi pengelasan 8-15 siklus (kira-kira 0,16-0,3 detik).

（2）Standar apa sing dipatuhi kacang las proyeksi Square sampeyan?

Kita kanthi ketat ngetutake DIN 928 (standar Jerman, sing paling akeh digunakake ing saindenging jagad), ASME B18.1 (standar Amerika) lan GB / T 13681.2 (standar nasional China).

（3）Carane njamin kinerja welding kacang?

Inti kinerja welding yaiku isi karbon kudu ≤ 0,25%. Kita nindakake analisis spektral ing saben batch bahan mentah kanggo mesthekake komposisi kimia qualified. Ing wektu sing padha, dhuwur lan wangun protrusions dikontrol kanthi ketat ing kisaran toleransi.
