Screw Locking Retaining Ring Kanthi Lock Collar

Dering penahan ngunci sekrup kanthi kerah kunci minangka komponen mekanik sing dirancang kanggo ngamanake bantalan, gir, utawa poros ing panggonan kanthi nggabungake penylametan aksial kanthi gaya ngunci sing bisa diatur. Protokol pengujian stres sing ketat njamin saben pengikat XIAOGUO® ngluwihi spesifikasi bantalan beban.

Model:GB/T 885-1986

Kirim Pitakonan

Deskripsi Produk

Dering penahan ngunci sekrup kanthi kerah kunci ing dasare njaga bantalan, roda gigi, utawa bagian puteran sing macet ing endi wae ing shafts utawa ing njero omah. Iku nggunakake krah kunci Utas bebarengan karo ring retaining, loro bêsik makarya bebarengan. Malah nalika samubarang dadi goyah utawa ana pasukan sing nyurung / narik, mandhegake bagean saka ngusapake ing poros. Boten kados dering sworo seru biasa sing mung dipasang ing papan, siji iki ngidini sampeyan ngapiki carane nyenyet lenggah nggunakake sekrup ing iker-iker rasukan. Sing nggawe kurang kamungkinan gagal ing kahanan kasar, mikir peralatan pabrik, bagean mobil, utawa komponen pesawat. Persiyapan rong potongan gampang dilebokake (ora ana alat sing apik) lan cukup kuat kanggo nggarap proyek sing ora bisa ngeculke wektu. Apik kanggo aplikasi ing ngendi sampeyan pengin nyetel lan lali.

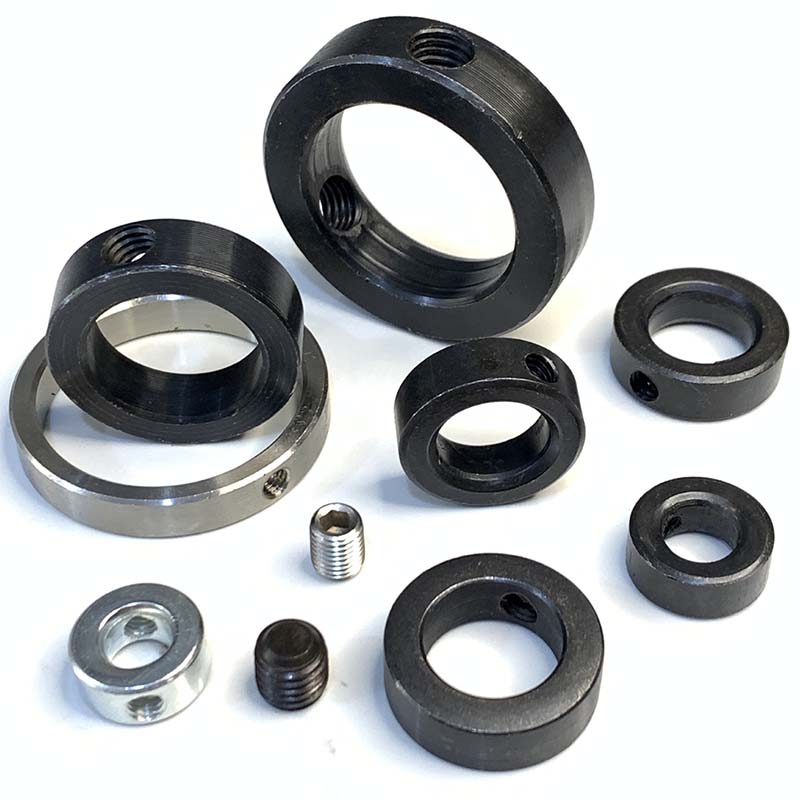

screw locking retaining ring with lock collar

Kaluwihan

Dering penahan ngunci sekrup kanthi kerah kunci bisa dianggo kanthi apik amarga bisa goyangake lan bisa digunakake kaping pirang-pirang. Iker-iker rasukan Utas ngijini sampeyan nyetel posisi ing sadawane poros, mulane ora bisa ngeculake dhewe, ora kaya dering penahan biasa sing kadhangkala njedhul. Ngawut-awut sing dibangun ing tekan roto-roto ing poros, supaya sampeyan ora bakal gouging utawa scratching lumahing. Cocog karo bagean metrik lan ukuran inci, sing praktis amarga pabrik-pabrik ing saindenging jagad nggunakake sistem pangukuran campuran. Sampeyan bisa tamparan utawa njabut kanthi cepet karo alat dhasar kaya tombol hex, tegese wektu kurang boroske sak ndandani utawa pangopènan. Kanggo mesin sing diantemi munggah saben dina, bab iki luwih murah kanggo nggunakake liwat wektu dibandhingake kanggo ngganti dering standar gagal.

Dering penahan ngunci sekrup kanthi kerah kunci nduweni dering pengunci benang sing ngawut-awut langsung menyang shafts utawa omah bantalan, nyedhiyakake kunci sing aman lan tahan getaran. Boten kados dering retaining conventional sing mbutuhake mlengkung kanggo ngamanake, dering nahan iki nggunakake meneng luwes ing ring ngunci kanggo aplikasi meksa anteng sak batang. Malah ing kacepetan dhuwur utawa pasukan dhuwur, dering nahan iki nyegah pamindahan. Dering ngunci uga nyebarake tekanan kanthi merata supaya poros ora dikompres ing area siji. Kombinasi dering nahan lan dering ngunci cocok kanggo aplikasi sing mbutuhake keselarasan sing tepat lan stabilitas jangka panjang, kayata sistem gear utawa peralatan pabrik.

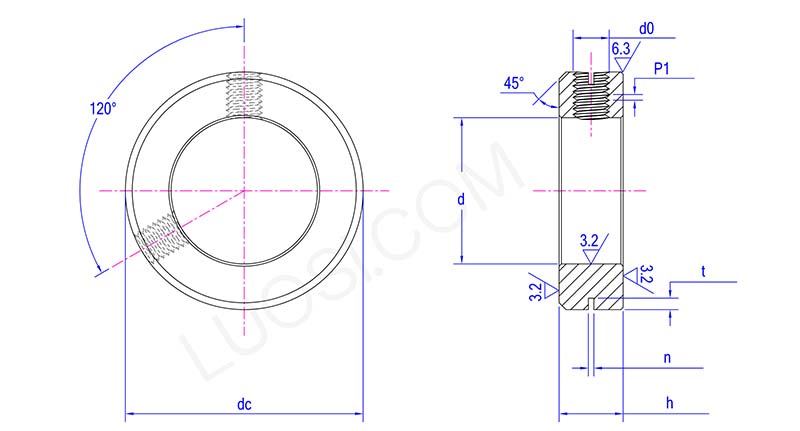

Structure diagram of screw locking retaining ring with lock collar

Mon	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
d maks	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
d min	32	35	40	45	50	55	60	65	70	75	80
h maks	14	16	16	18	18	18	20	20	20	22	22
h min	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
n maks	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
n min	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
t maks	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
t min	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
dc	52	56	62	70	80	85	90	95	100	110	115
d0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
