Setel Screw Collar

Kolar sekrup pesawat umume digunakake ing aplikasi industri kanthi beban dhuwur ing ngendi cincin sworo seru tradisional ora nduweni kekuatan nyekeli sing cukup.XIAOGUO® duwe tim profesional kanthi pengalaman pirang-pirang taun lan bisa nangani pesenan sing penting sajrone 72 jam sajrone krisis rantai pasokan.

Model:GB/T 885-1986

Kirim Pitakonan

Deskripsi Produk

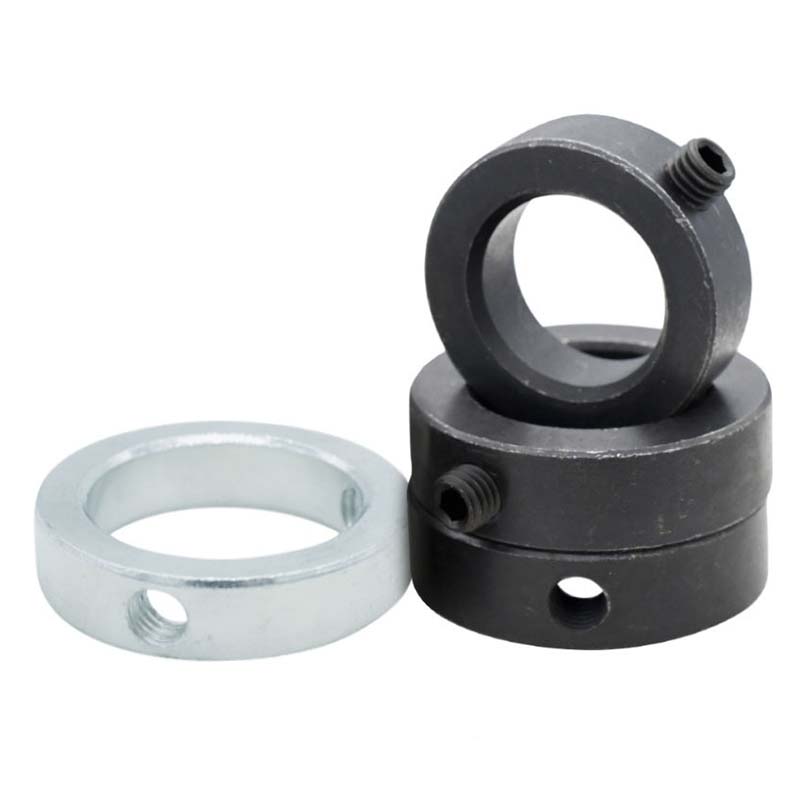

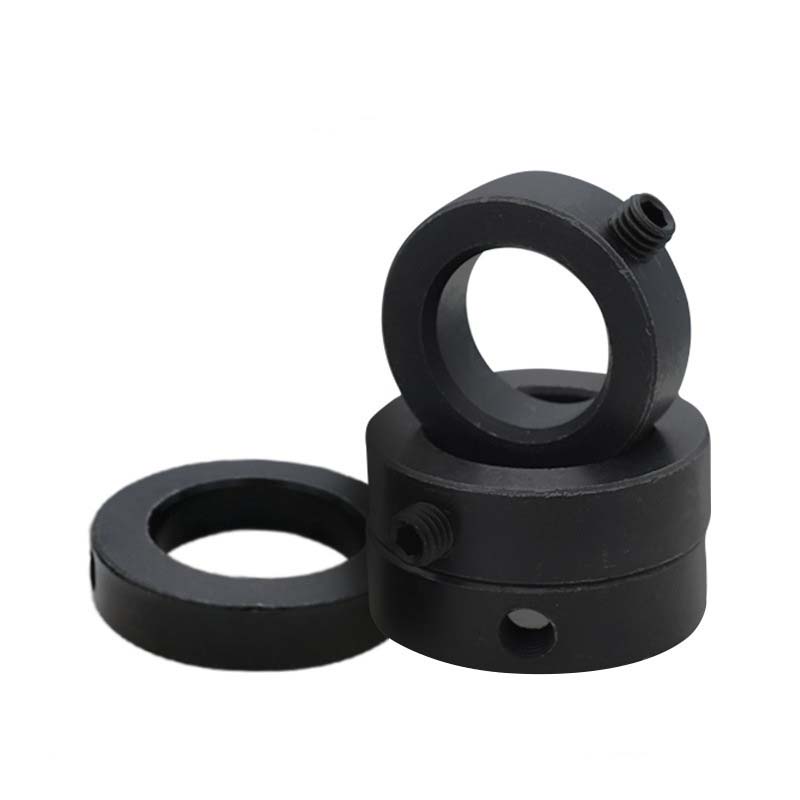

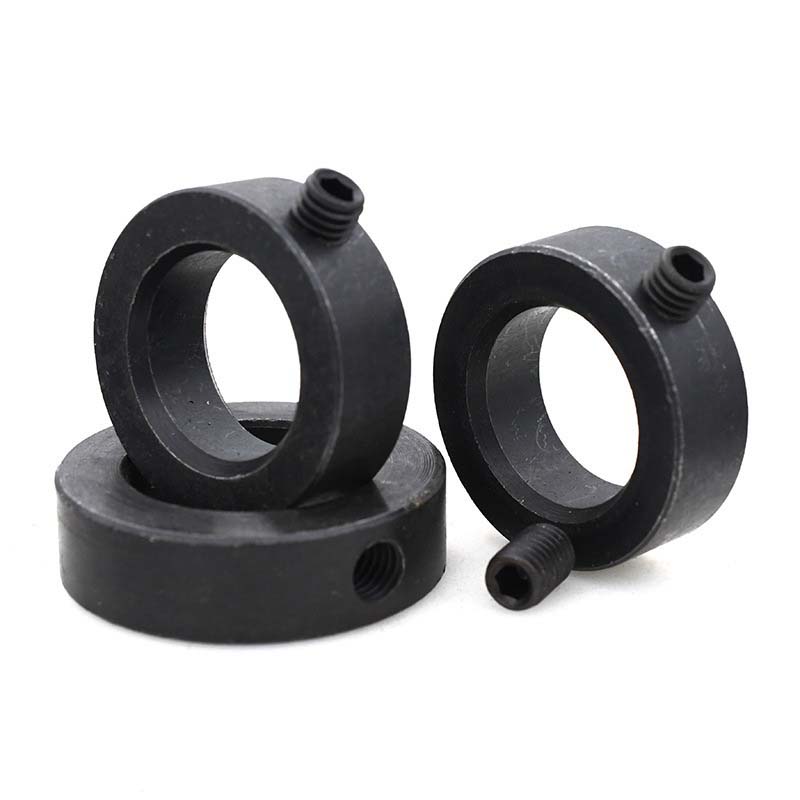

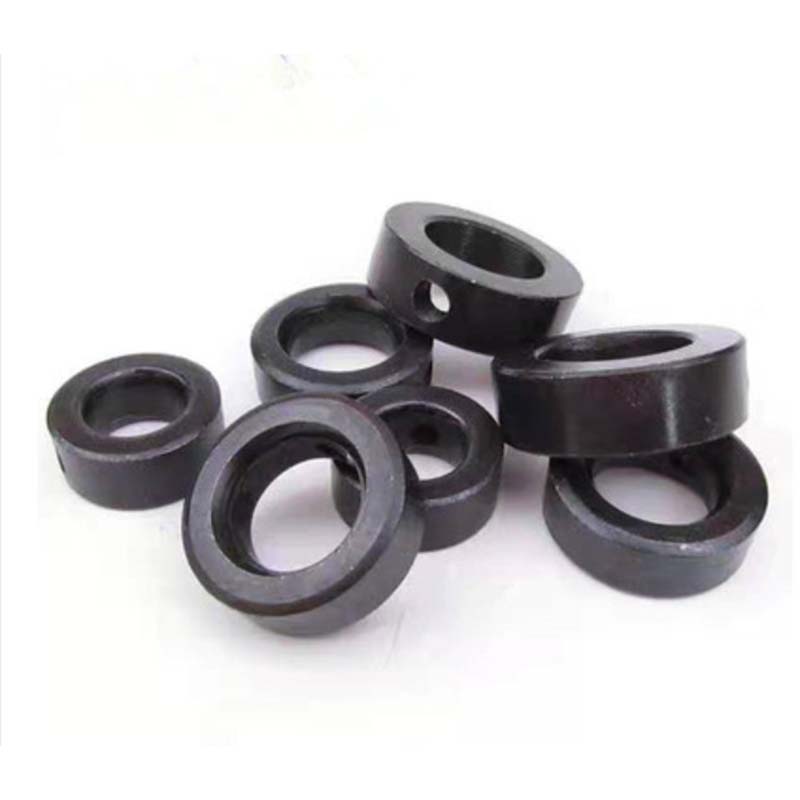

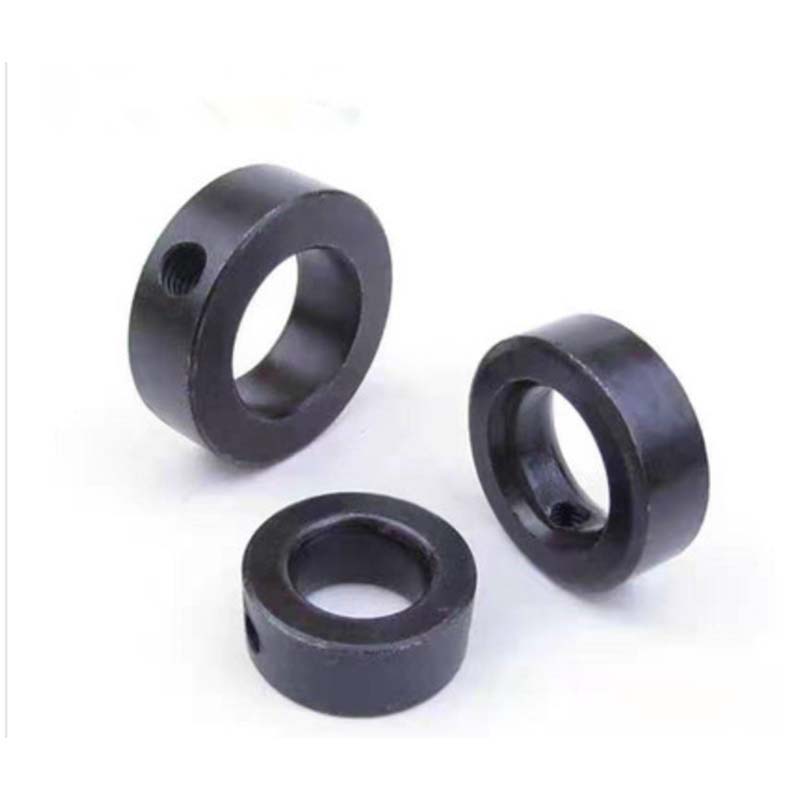

Set skru krah iku bunder, ring-shaped fastener karo sekrup set. Gampang kanggo nginstal dening siji wong, ora mbutuhake alat khusus. Kanggo mbusak, mung ngeculake mur kunci. Iki digunakake kanthi akeh ing motor listrik gedhe, penghancur, mesin pertambangan, alat mesin CNC, mesin cetak, lan peralatan liyane.

Set Screw Collar

Mon	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d maks	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h maks	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t maks	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® nggawe dering kunci sekrup iki ing macem-macem bahan adhedhasar apa sing sampeyan butuhake. Kanggo bahan kimia nolak, kita nggunakake bahan stainless steel kaya 304 utawa 316. Yen arep menyang kahanan dhuwur-kaku, bakal nggunakake baja alloy 4140. Lan kanggo barang aerospace ngendi bobot, ana titanium entheng. Ana uga versi kanthi lapisan polimer kanggo nyuda korosi nalika sampeyan duwe persiyapan logam campuran. Kabeh bahan kasebut liwat tes kekerasan sing angel (HRC 35-50) lan pemeriksaan ultrasonik kanggo mesthekake yen cocog karo standar industri kaya ASME B18.27 lan DIN 471/472 babagan beban sing bisa ditangani.

Pemriksaan lan pangopènan reguler

Kanggo njaga kerah sekrup sing disetel kanthi apik, priksa kenceng sekrup sing disetel saiki banjur gunakake kunci torsi, ngarahake 10-15 Nm. Gunakake pelarut kanggo ngresiki benang lan nyisihake rereget, lan lebokake pelumas adhedhasar lithium saben taun. Aja ngencengi sekrup, amarga bisa ngrusak kerah kunci. Yen katon ing banyu segara utawa asam, priksa lapisan kasebut kaping pindho saben taun kanggo mesthekake yen isih apik. Yen sampeyan ndeleng nyandhang luwih jero tinimbang 0.1mm ing bagean sing ndemek, sampeyan kudu ngganti.

Apa toleransi poros sing kompatibel?

Kolar sekrup sing disetel bisa digunakake kanthi ukuran poros saka 10mm nganti 200mm, nggunakake tingkat toleransi umum kaya h9 utawa h11. Sekrup sing bisa diatur ing krah kunci bisa nangani bongkahan poros cilik utawa ora rata (nganti ± 0,05mm), saengga tetep pas tanpa ngganggu cara kerjane.
