Jangkar U Bolt

China supplier Xiaoguo® jangkar U bolt teka ing sawetara saka sudhut specifications, panutup kabeh saka DN10 (2mm) kanggo DN600 (24 inci), ketemu kabeh syarat ukuran lengkap. Apa pipa banyu cilik lan kabel listrik utawa pipa industri gedhe, sampeyan bisa milih jangkar U-bolt sing murah.

Kirim Pitakonan

Deskripsi Produk

Definisi produk lan fungsi inti

jangkar U bolt, uga dikenal minangka ground anchor U bolt utawa wis diinstal U-bolt, iku jinis anchoring fastener shaped kaya huruf "U". Nduweni benang dawa ing ujung loro lan biasane wis dipasang ing pondasi beton utawa ngliwati basis struktur baja. Iki digabungake karo mesin cuci lan kacang kanggo ndandani peralatan, kolom, dhukungan pipa, lan liya-liyane ing pondasi struktur beton utawa baja.

Fungsi inti

Iki minangka komponen jangkar utama sing digunakake ing lapangan kayata konstruksi, jembatan, tenaga, lan petrokimia kanggo nggayuh sambungan sing kaku ing antarane peralatan lan pondasi. Fungsi utamane yaiku kanthi aman nransfer beban (tegangan, tekanan, gaya geser, momen lentur) saka struktur ndhuwur menyang pondasi beton utawa lemah. Ora kaya bolt ekspansi biasa, produk iki dipasang kanthi cara sing wis dikubur. Dilebokake ing jero bekisting sadurunge beton diwutahake lan mbentuk jangkar permanen sing ora bisa dibatalake sawise beton.

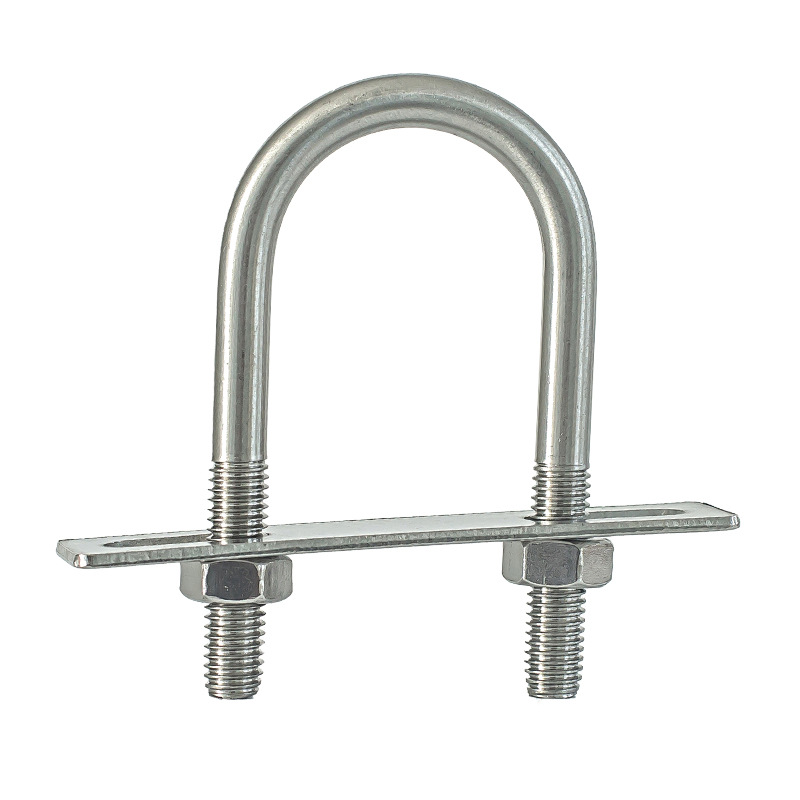

Anchor U Bolt

Bahan umum

Ing ngisor iki dhaptar bahan umum kanggo jangkar U bolt sing wis diringkes kanggo sampeyan, sing trep kanggo nelusuri.

Jinis materi	sasmita	Tingkat kinerja bisa digayuh	Fitur inti	Skenario sing ditrapake
Baja karbon	Q235 / A36	Kelas 4.8	Relatif ekonomi lan serbaguna, gampang diproses	Konstruksi umum, pondasi peralatan ringan, fiksasi pagar
Baja karbon	45# / 1045	Kelas 8.8	Kekuwatan moderat, kinerja lengkap sing apik	Pondasi peralatan industri, menara daya, penyangga pipa
Baja paduan	40Cr / 5140	kelas 10.9	Kekuwatan dhuwur, tahan lemes	Alat berat, pondasi beban dinamis, menara tenaga angin
Baja paduan	35CrMo / 4135	10.9 / 12.9 kelas	Tahan kanggo suhu kurang, anti-karat	Industri petrokimia, dhasar prau tekanan dhuwur, wilayah sing adhem
baja tahan karat	304 / A2	A2-70	resistance karat umum	Kanggo pabrik panganan, perawatan banyu, aplikasi ruangan umum
baja tahan karat	316 / A4	A4-70 / A4-80	Resistance banget kanggo banyu laut lan bahan kimia	Kanggo platform lepas pantai, pembangkit listrik pesisir, pabrik kimia, peralatan kolam renang
Hot-dip baja karbon galvanis	Q235 / 45# + HDG	Kelas 4.8/8.8	Nyegah karat sing tahan lama ing njaba	kreteg, guardrails dalan, menara komunikasi, ndhukung photovoltaic

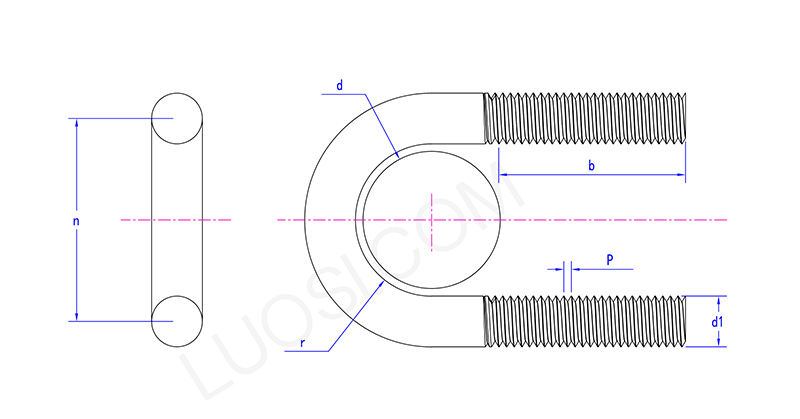

Anchor U Bolt

Mon	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

jinis produk

Gumantung ing cara instalasi lan wangun, jangkar U bolt utamané dipérang dadi jinis ing ngisor iki:

Plain Embedded U-bolt: Embedded langsung ing beton, karo mburi Utas protruding ndhuwur lumahing dhasar. Iki digunakake kanggo ndandani kolom baja lan pangkalan peralatan. Iku wangun sing paling umum.

U-bolt karo Pancing Ends: Utas ends tambahan mbengkongaken dening 90 ° utawa 180 °.

Flat-bottom U-bolt: Sisih ngisor bagean U-shaped lurus, ora busur-shaped. Iki digunakake kanggo ndandani komponen kanthi salib-bagean persegi utawa kanggo instalasi sing kudu cedhak karo permukaan ngisor piring baja.

Liwat-bolt Tipe U-bolt: bolt U-shaped iki liwat bolongan dilindhungi undhang-undhang ing basa struktur baja, karo loro ends kapapar. Iki digabungake karo kacang ndhuwur lan ngisor kanggo entuk clamping, lan umume digunakake kanggo sambungan sing bisa dicopot utawa skenario sing mbutuhake pangaturan dhuwur.

U-bolt Leg sing ora padha: Sikil sing beda-beda. Digunakake kanggo instalasi ing permukaan pondasi miring utawa ing struktur khusus sing mbutuhake fiksasi asimetris.
