Black Steel Tab Washers karo Long Tab lan Wing

The Black Steel Tab Washers Kanthi Long Tab lan Wing diprodhuksi dening pabrik Xiaoguo® duwe struktur prasaja, kang gampang kanggo operate lan nggunakake. Sajrone instalasi, mung kunci biasa sing dibutuhake, lan ora ana alat tambahan sing dibutuhake.

Kirim Pitakonan

Deskripsi Produk

Instalasi saka Black Steel Tab Washers Kanthi Long Tab lan Wing melu patang langkah prasaja. Mangga tindakake urutan ing ngisor iki kanggo operasi kanggo mesthekake efek ngunci aman.

【1】Alat

Wrench (digunakake kanggo ngencengi mur utawa baut)

Tang irung mancung utawa tang irung rata (digunakake kanggo mbengkongake potongan kuping)

(Opsional) Palu + Obeng Phillips (kanggo mesin cuci sing luwih kandel)

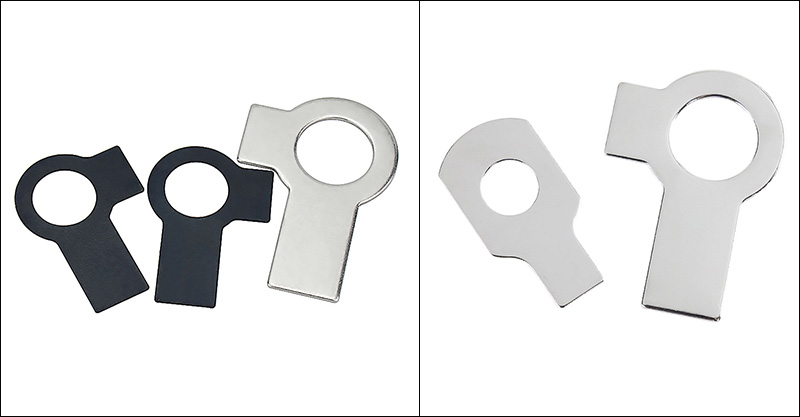

Black Steel Tab Washers With Long Tab and Wing

【2】Langkah instalasi

(1) Pasang mesin cuci

Pass bolt liwat bolongan ing workpiece. Sijine Black Steel Tab Washers Kanthi Long Tab lan Wing dhateng bolt, supaya loro tab dawa lan tab cendhak madhep metu. Pesthekake mesin cuci dumunung ing permukaane. Sekrup mur nganggo tangan, aja nganti kenceng.

(2) Kencengake kacang

Gunakake kunci pas kanggo nyepetake kacang nganti tekan torsi sing dibutuhake.

(3) Tekuk tab cendhak

Njupuk tab cendhak karo tang lan melu munggah.Bend iku nyenyet marang siji warata pasuryan saka nut.

(4) Tekuk tab sing dawa

Gunakake tang kanggo bend tab dawa mudhun utawa menyang sisih. Lempitan menyang alur ing bagean, utawa bend iku kuwat marang pinggiran bagean.

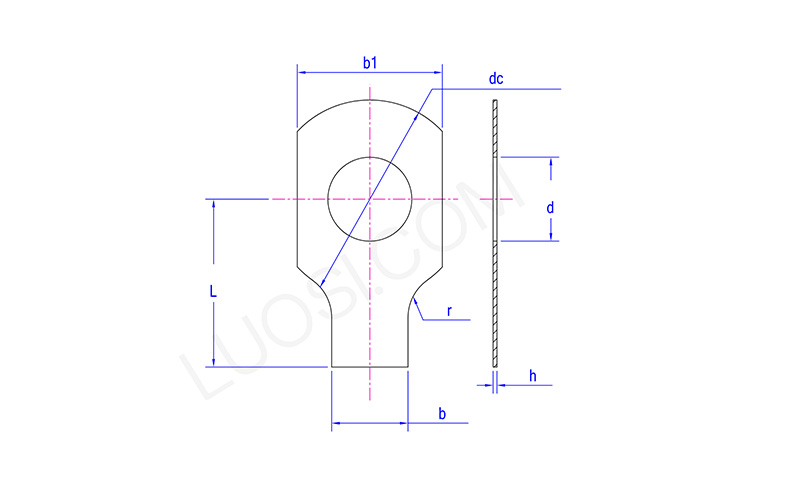

Black Steel Tab Washers With Long Tab and Wing

Mon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Inspeksi instalasi

Kuping cendhak ditempelake kanthi rapet ing bidang kacang, nyegah nut saka muter.

Kuping sing dawa dipasang kanthi mantep lan Washer Tab Baja Ireng Kanthi Tab dawa lan Wing ora bisa muter relatif marang benda kerja.

Loro-lorone potongan kuping ora retak lan ora mlengkung utawa ngrusak.

【4】 Cathetan kanggo Manungsa waé

（1）Panggunaan tunggal: Sawise dipasang, potongan kuping bakal ditekuk kanthi permanen. Nalika njabut, kudu dilurusake kanthi palu utawa dipotong. The Black Steel Tab Washers Kanthi Long Tab lan Wing ora bisa digunakake maneh.

（2）Aja mbengkongake: Mlengkung bola-bali utawa sudhut mlengkung sing gedhe banget bisa nyebabake oyod kuping pecah, ilang fungsi ngunci.

（3）Aja nganti kleru: kupinge cendhak kudune mandhuwur, lan kupinge dawa kudune mudhun.
