Tab Washers Kanthi Tab Long Lan Wings

Tab Washers karo Long Tab lan Wings diprodhuksi dening pabrik Xiaoguo® duwe linuwih dhuwur banget ing syarat-syarat fungsi anti-loosening. Malah ing getaran terus-terusan lan kahanan impact, padha bisa njaga negara ngunci apik.

Kirim Pitakonan

Deskripsi Produk

Prinsip kerja saka Tab Washers karo Long Tab lan Wings adhedhasar ngunci mechanical murni, tinimbang gesekan utawa elastisitas.Mekanisme inti kanggo bend kuping loro bêsik, mangkono fisik nyegah nut (utawa sirah bolt) saka muter relatif kanggo workpiece.

【1】 Karya khususproses

（1）Pasangan normal, kanthi tab kuping dilindhungi

Selehake Washers Tab karo Long Tab lan Wings ing bolt, banjur kenceng nut. Ing wektu iki, tab kuping loro tetep lurus lan ora ditekuk.

(2) Tekuk kuping sing cendhak lan kunci kacang

Gunakake tang kanggo mbengkongake kuping sing cendhak munggah, supaya padha kenceng ing sisih siji kacang. Kuping cendhak kudu ngaso ing bidang kacang supaya ora bisa muter.

（3）Tekuk kuping sing dawa lan ndandani Tab Washers nganggo Tab Long lan Wings

Bend kuping dawa mudhun utawa menyang sisih, supaya padha bisa nyekel pinggiran workpiece, masang menyang bolongan slot ing workpiece utawa ngaso marang protrusion tetep.

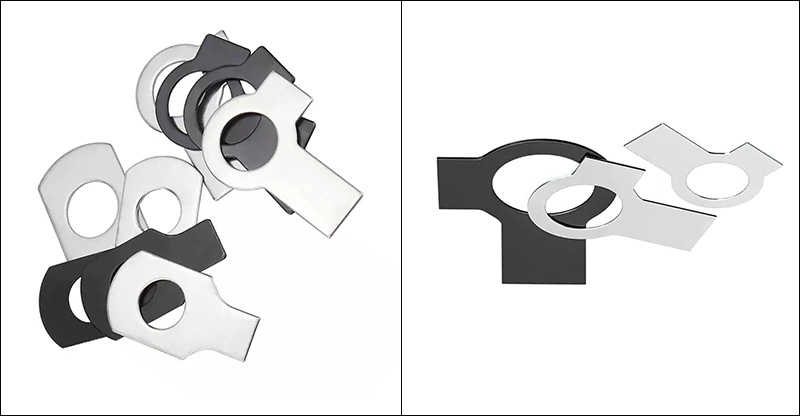

Tab Washers With Long Tab And Wings

【2】 Penentuan efek pungkasan

Kuping dawa nempelake mesin cuci menyang benda kerja, supaya mesin cuci ora bisa muter.

Kuping cendhak ngunci kacang lan mesin cuci bebarengan, lan kacang ora bisa muter.

Amarga ora ana gerakan relatif sing bisa kedadeyan ing antarane mesin cuci lan nut, sambungan bolt rampung dikunci.

【3】 Bedane saka mekanisme anti-loosening adhedhasar gesekan

Kunci gesekan: Ngalangi rotasi kanthi nggawe resistensi. Getaran bisa ngatasi resistensi iki lan nyebabake longgar.

Tab Washers karo Long Tab lan Wings: Kanthi gangguan fisik langsung, anggere Piece kuping ora mbengkongaken utawa rusak, nut pancen ora muter. Mekanisme ngunci iki ora kena pengaruh getaran, pelumasan, utawa owah-owahan suhu.

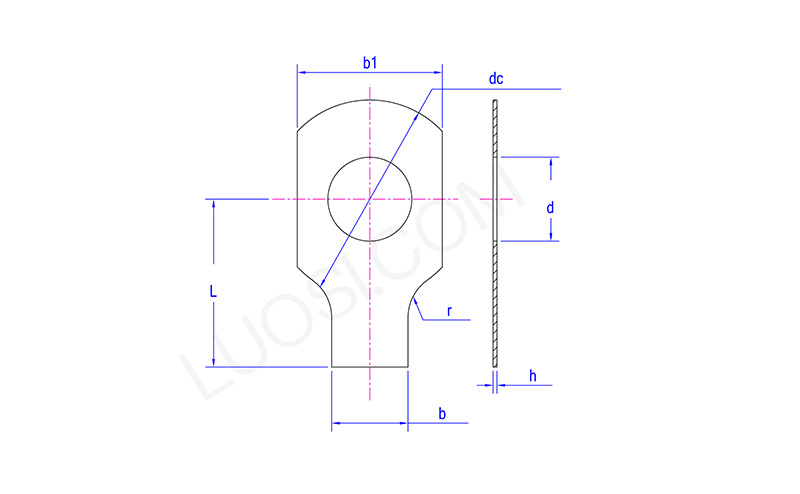

Tab Washers With Long Tab And Wings

Mon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
