Washers Tab Kanthi Tab dawa lan cendhak

Mesin cuci Tab kanthi tab dawa lan cendhak sing diprodhuksi dening pabrik Xiaoguo® dikunci kanthi mekanis tinimbang gesekan. Ngunci mekanik dhasar nyegah rotasi lan efek ngunci jelas banget.

Kirim Pitakonan

Deskripsi Produk

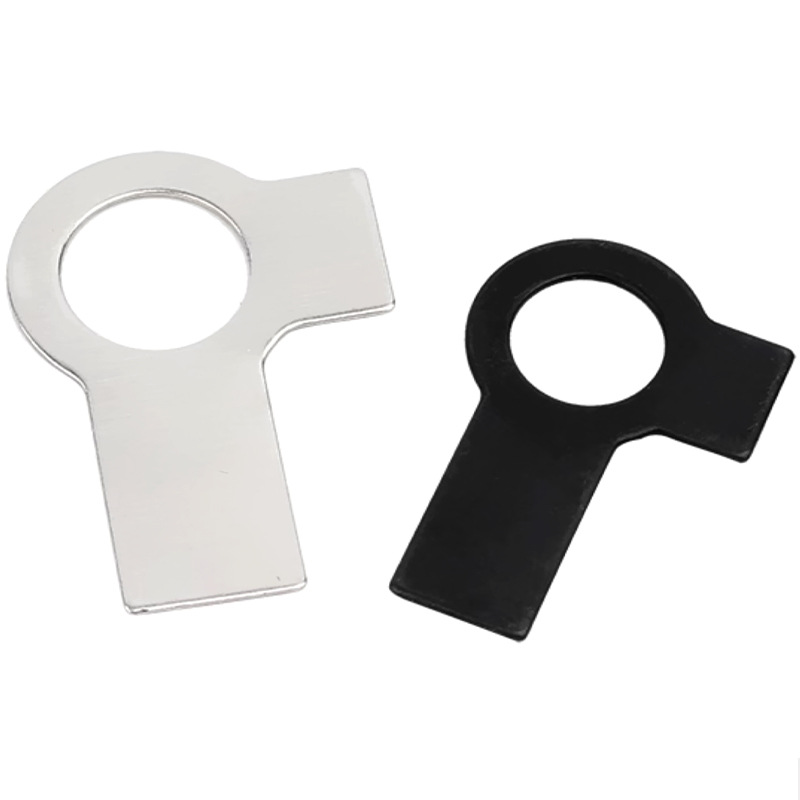

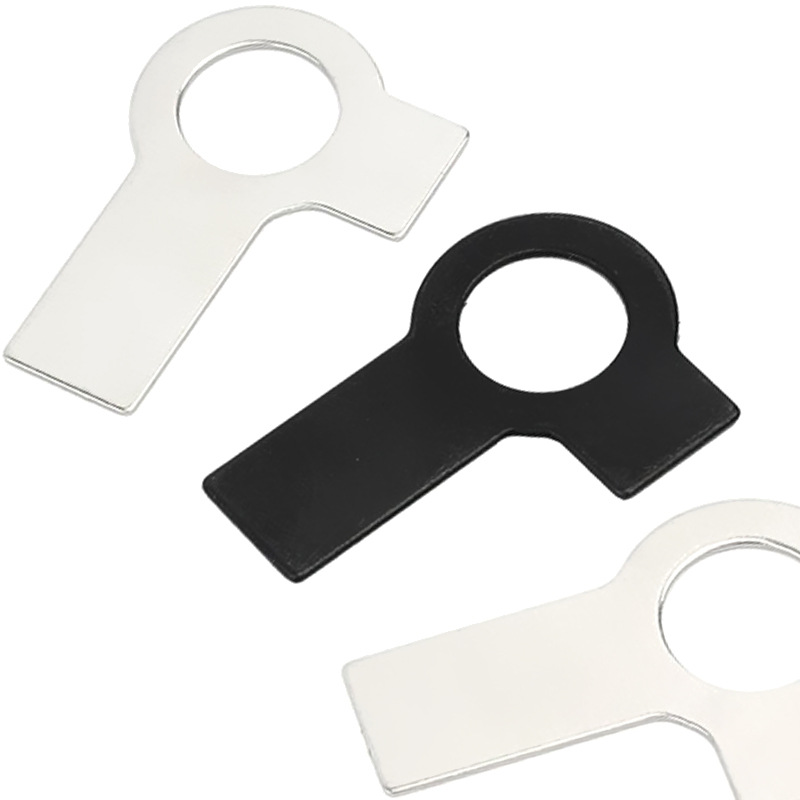

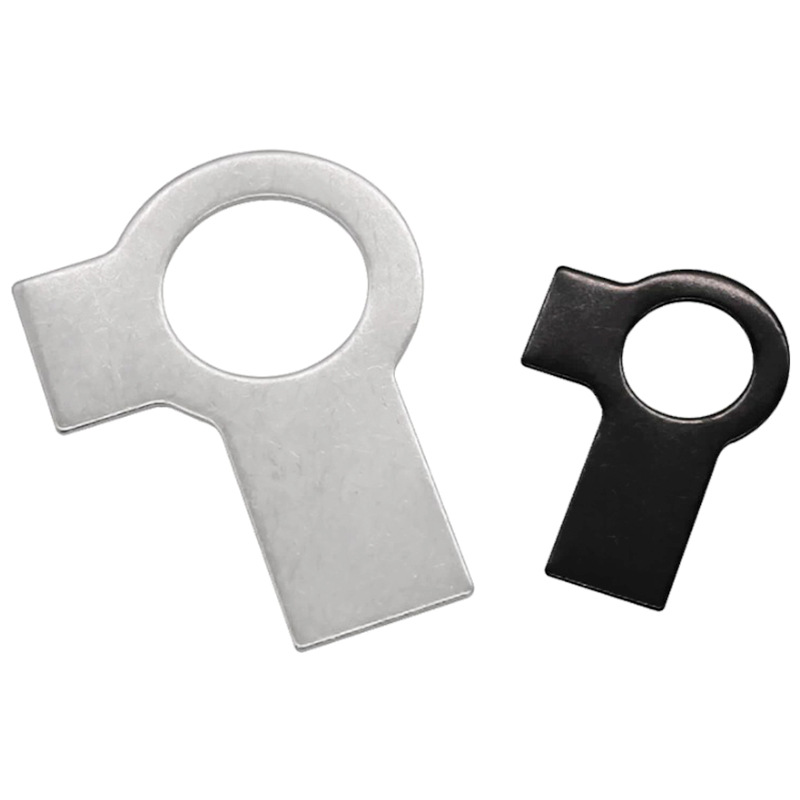

Washers Tab karo tab dawa lan cendhak, sing tundhuk karo DIN 463 ring ngunci mechanical, iku siji-Piece, sejatine sifate mechanical ngunci dering anti-loosening. Iki dibentuk liwat proses die-casting siji, nampilake siji kuping dawa lan siji kuping cendhak, kanthi rong kuping mbentuk sudut kira-kira 90°. Digunakake kanggo bolt / kacang heksagonal, entuk anti-loosening liwat mlengkung saka kuping siji sing dawa lan cendhak, lan cocok kanggo getaran dhuwur, beban dinamis lan ekspansi termal lan kondisi kontraksi. Struktur iki bisa nyegah rotasi relatif saka nut utawa bolt, entuk ngunci mechanical dipercaya.

Fitur struktural

Fitur struktural mesin cuci Tab kanthi tab dawa lan cendhak yaiku:

(1) Molding stamping terintegrasi

Kabeh washers Tab karo tab dawa lan cendhak digawe saka sheet siji saka logam liwat proses stamping kadhemen. Ora ana welding utawa komponen tambahan, nyebabake struktur sing prasaja, kekuatan dhuwur lan biaya sing murah.

(2) Desain kuping pindho (siji dawa lan siji cendhak)

Awak utama mesin cuci Tab kanthi tab dawa lan cendhak bunder, lan rong potongan kuping metu ing pinggir njaba:

Short Tab: cendhak dawa

Long Tab: Luwih dawa

Loro potongan kuping mbentuk sudut kira-kira 90 derajat karo siji liyane.

（3）Ana struktur pelepasan stres ing oyod potongan kuping.

Ing titik sambungan antarane potongan kuping lan awak bunder, sudhut dibunderaké utawa kontraksi jembar tipis dirancang kanggo nyuda konsentrasi stres nalika mlengkung lan nyegah potongan kuping supaya ora pecah.

(4) Badan silinder

Kekandelan awak seragam. Ora ana untu utawa permukaan sing miring ing awak, lan permukaan biasane lancar.

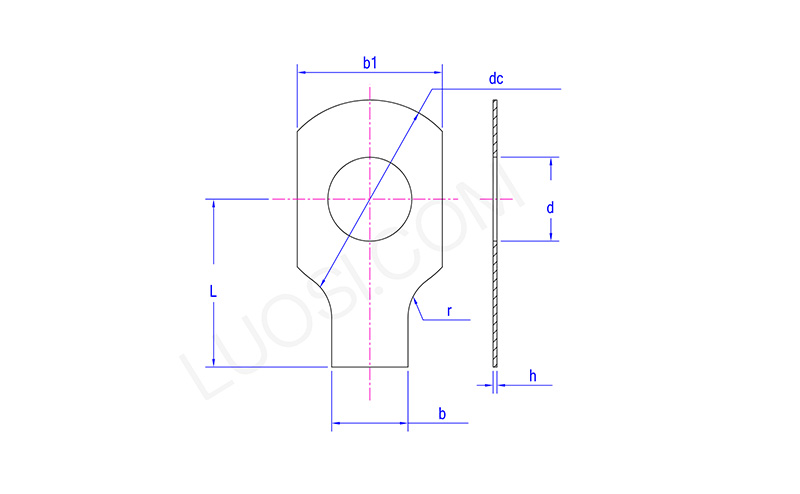

Mon	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
