Kacang Welding Hex Flange

Lumahing flange Xiaoguo® saka China Hex flange welding nuts nggantèkaké gasket warata sak operasi, nyimpen mundhut lan proses perakitan saka gaskets. Biaya sakabèhé prodhuk suda 30%. Iku pilihan sing disenengi kanggo pengadaan teknik. Yen kasengsem, mangga ninggalake pesen lan kita bakal nyedhiyani dhaftar rega.

Kirim Pitakonan

Deskripsi Produk

Proses welding

Proses welding inti saka kacang welding Hex flange yaiku welding titik resistance. Iku cara sambungan efisien lan dipercaya. Prinsip kerjane akale: Permukaan flange kacang dilengkapi protrusi sing dirancang kanthi teliti. Nalika arus welding liwat, protrusions iki dadi wilayah karo konsentrasi paling saka resistance. Ing meksa gedhe banget, padha cepet nyawiji, saéngga mbentuk inti welding kuwat. Proses kerja bisa dipérang dadi papat langkah:

（1）Positioning lan Pressurization

Sistem pakan otomatis kanthi tepat nempatake kacang welding Hex flange ing bahan dasar. Elektroda ndhuwur lan ngisor ngetrapake tekanan prasetel, njamin pas sing ketat ing antarane kacang lan lembaran logam.

(2) Pemanasan listrik

Arus pirang-pirang ewu ampere ngliwati tonjolan kasebut kanthi cepet, nyebabake wilayah ing ngisore cepet cair.

（3）Penylametan tekanan lan kristalisasi

Sawise saiki wis Cut mati, meksa elektroda terus maintained, saéngga logam molten kanggo kelangan lan crystallize ing meksa, mbentuk inti weld kandhel.

（4）Reset lan Rampung

Elektroda diangkat, lan siji siklus welding wis rampung. Kacang sing dilas digabungake karo lembaran logam, lan kekuwatan benang biasane luwih dhuwur tinimbang bahan dasar kasebut.

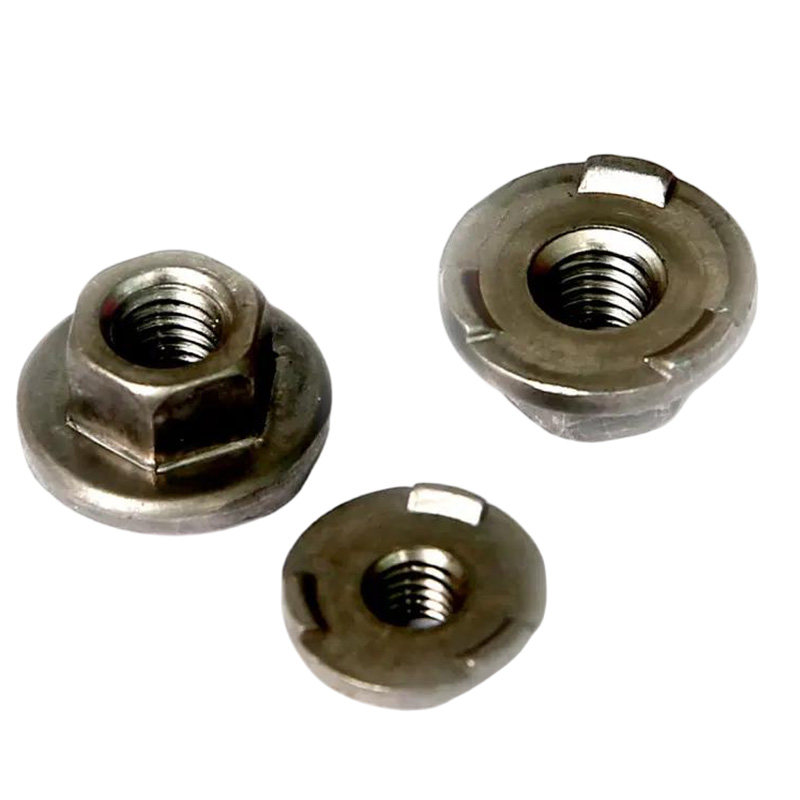

Hex Flange Welding Nuts

Parameter proses utama

Kanggo entuk kualitas welding paling becik kanggo kacang welding hex flange, kontrol sing tepat ing telung paramèter tombol ing ngisor iki penting banget:

(1) Arus las

Iki minangka faktor utama sing mengaruhi kekuatan welding. Yen saiki kurang banget, bakal nyebabake las sing ora lengkap; yen dhuwur banget, bisa nimbulaké spatter utawa malah "ngobong-liwat" saka kacang welding Hex flange.

(2) Tekanan elektroda

Sampeyan perlu kanggo nyedhiyani meksa cukup kanggo mesthekake yen workpiece wis tightly kontak, nanging meksa gedhe banget prematurely crushed protrusions, mangkono weakening efek welding.

(3) Welding wektu

Biasane cendhak banget (sawetara puluhan milliseconds) lan digunakake kanggo ngontrol input panas, nyegah nut saka overheating.

Njupuk welding saka 1.5mm piring baja kurang karbon karo M8 Hex umum kacang welding flange minangka conto. Parameter referensi yaiku:

Tekanan elektroda: 2,5 - 4,0 kN

Welding saiki: 8 - 11 kA

Wektu welding: 8 - 15 siklus (kira-kira 0,16 - 0,3 detik)

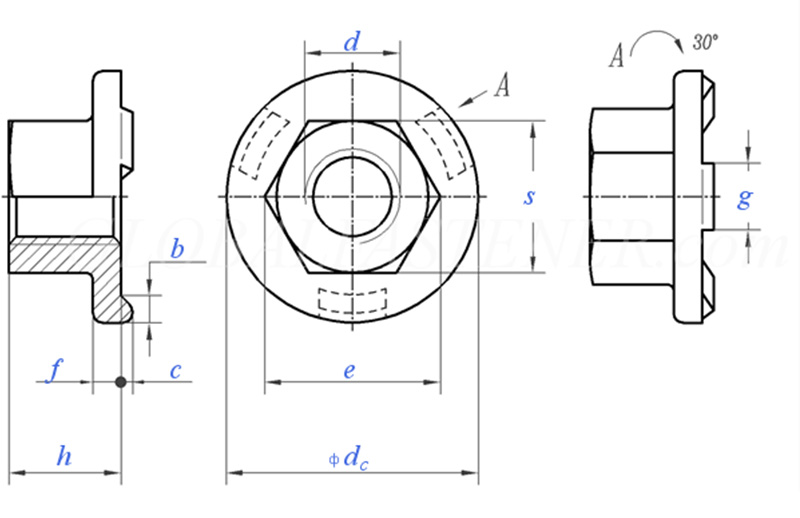

Hex Flange Welding Nuts

Ukuran Utas			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pitch Utas Kasar		0.8	1	1.25	1.5	1.75	2	2
P	Fine Thread Pitch		/	/	/	/	15	1.5	1.5
C	Ukuran Nominal	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Ukuran Nominal	± 0,25	1.7	2	2.5	3	3	4	4
g	Ukuran Nominal	± 0.1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = ukuran nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
saben 1000 unitskg			/	5.7	12.2	21.8	29.4	45.8	/
