Kacang Weld Flange Hexagon

Pabrikan China Xiaoguo® Hexagon flange weld nuts digawe saka baja paduan berkualitas tinggi kelas 10.9, kanthi pangolahan sing tepat. Kekuwatan tensile ngluwihi 1000 MPa. Titik welding stabil, kapasitas beban dhuwur, lan laporan tes bisa dipikolehi.

Kirim Pitakonan

Deskripsi Produk

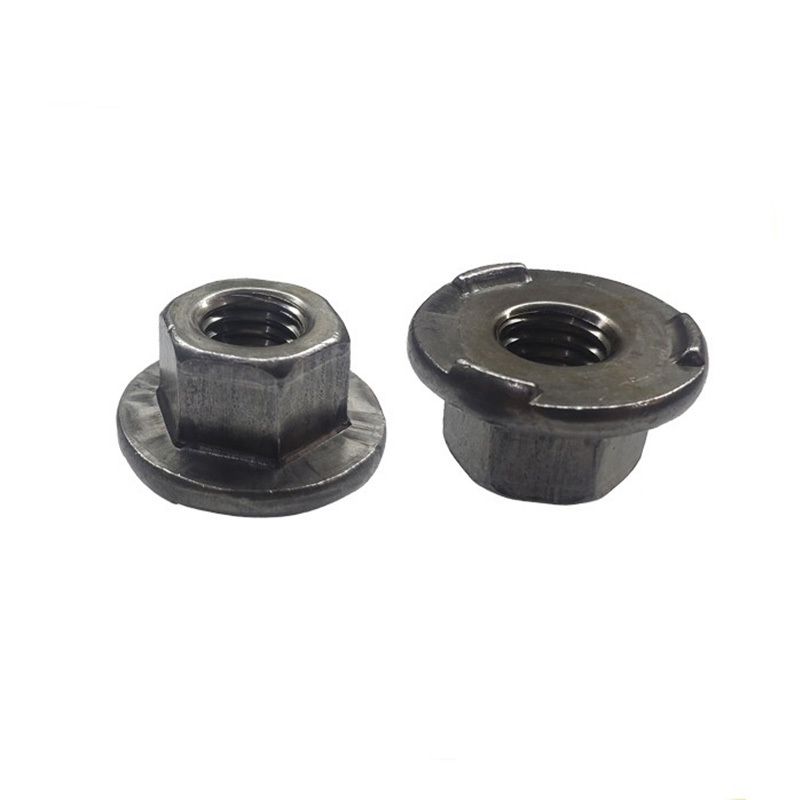

Kacang weld flange Hexagon minangka pengikat khusus kanthi flange bunder ing sisih ngisor lan bentuk heksagonal ing sisih ndhuwur. Ing lumahing ngisor flange biasane duwe telung protrusions welding (utawa disebut panggedhe). Kacang iki dilas kanthi kuat menyang lembaran logam liwat welding resistance (welding boss) sawise nyawiji protrusions, saéngga entuk sambungan benang permanen.

Dibandhingake karo kacang welding biasa, kacang weld hexagon flange nggabungake permukaan flange, sing bisa ngganti mesin cuci sing rata kanggo nyebarake tekanan lan nglindhungi komponen lembaran tipis saka remuk. Ing wektu sing padha, desain sirah heksagonal ndadekake trep nggunakake kunci utawa soket standar kanggo perakitan bolt. Produk iki akeh digunakake ing skenario sambungan Utas saka struktur lembaran logam tipis kayata badan otomotif, cangkang piranti omah, lemari listrik, lan peralatan mekanik.

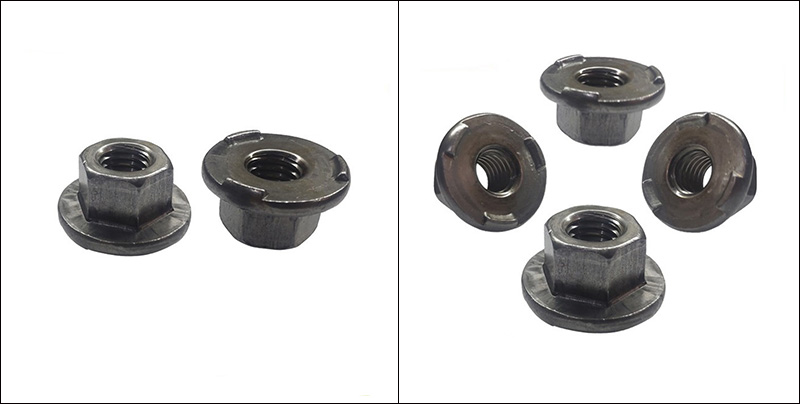

Hexagon Flange Weld Nuts

Fitur struktur inti

Desain struktural kacang weld flange Hexagon dipusatake ing telung tujuan utama: "welding sing dipercaya, posisi sing tepat, lan perakitan sing trep". Fitur struktur inti bisa diringkes kaya ing ngisor iki:

(1) Kepala Hex

Wangun: Hexagon biasa. Ukuran sisih ngelawan tundhuk karo toleransi standar ISO / DIN.

Fungsi: Bisa diencerake kanthi gampang nggunakake kunci kunci mbukak utawa soket, tanpa mbutuhake alat khusus.

Kauntungan: Kompatibel karo kacang heksagonal biasa, nggampangake perakitan lan pangopènan ing situs.

(2) Pangkalan Flange

Wangun: lumahing flange nggedhekake

Fungsi: Tambah area kontak karo workpiece, disebaraké meksa, lan nyegah materi sheet lancip saka deforming.

Ganti mesin cuci sing rata lan nyuda jumlah komponen lan langkah perakitan.

Kaluwihan: Nambah linuwih sambungan lan nyuda biaya sakabèhé.

(3) Proyeksi las

Iki minangka fitur sing paling penting sing mbedakake kacang weld flange Hexagon saka kacang flange biasa.

Fitur	Katrangan
Jumlah	Desain standar kasusun saka 3 potong, disebarake kanthi rata ing 120 ° ing sadawane permukaan ngisor flange.
wangun	Pucuk bunder utawa conical, kanthi pucuk sing alus lan bunder tanpa ujung sing landhep.
dhuwur	0,5 - 0,8 mm (bisa diatur miturut ketebalan bahan dasar)
Fungsi	① Sajrone welding resistance, protrusions nyawiji pisanan, mbentuk inti molten stabil;② Telung titik centering otomatis ngrambah kanggo nyegah shift welding; ③ Nalika ora ing proses welding, workpiece bisa kanggo sementara dianakaké ing panggonan, nggampangake posisi saka baris produksi otomatis.
Kaluwihan	Penetrasi welding seragam, akurasi posisi dhuwur, lan cocok kanggo welding otomatis robotized.

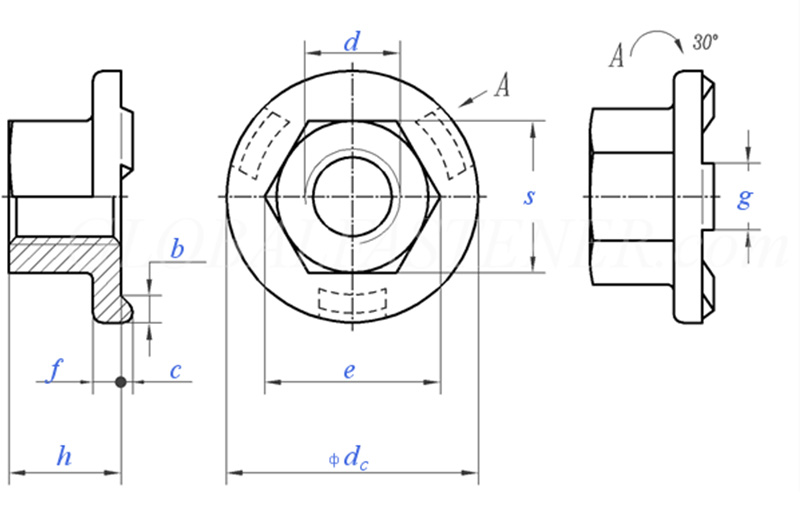

Hexagon Flange Weld Nuts

Ukuran Utas			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Pitch Utas Kasar		0.8	1	1.25	1.5	1.75	2	2
P	Fine Thread Pitch		/	/	/	/	15	1.5	1.5
C	Ukuran Nominal	± 0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Ukuran Nominal	± 0,25	1.7	2	2.5	3	3	4	4
g	Ukuran Nominal	± 0.1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = ukuran nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
saben 1000 unitskg			/	5.7	12.2	21.8	29.4	45.8	/
