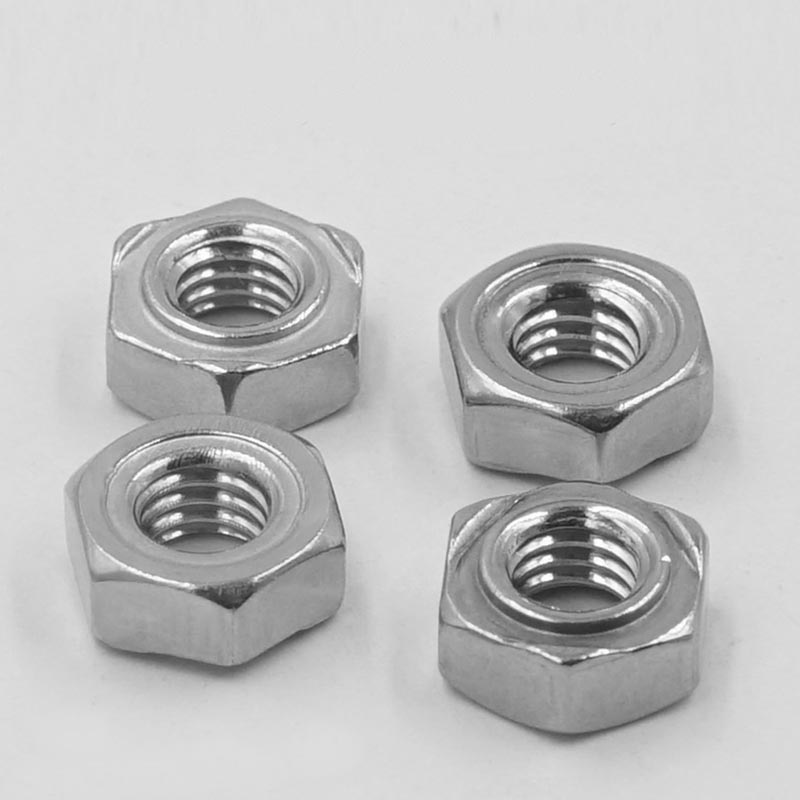

Kacang Weld Hex

Langsung tuku Xiaoguo® Hex Weld Nuts. Kacang-kacangan iki nduweni telung protrusions welding sing disebarake merata ing sisih ngisor. Saiki klempakan, inti welding stabil, lan perkakas ora bakal loosen sawise welding. Iki kanthi efektif nyegah masalah penyimpangan kacang nalika proses las.

Model:JIS B1196-1.1-1982

Kirim Pitakonan

Deskripsi Produk

Hex Weld Nuts minangka jinis pengikat khusus sing tundhuk karo standar DIN 929. Padha duwe wangun heksagonal lan telung protrusions welding ing ngisor (sawetara karo pin posisi). Lagi permanen tetep kanggo sheets logam liwat resistance titik welding lan menehi dhuwur-kekuatan bolongan thread internal kanggo sambungan bolt sakteruse. Fitur utama yaiku ora bakal ngeculake sawise welding. Kacang Weld Hex digunakake akeh ing industri kayata mobil, lembaran logam, lan cetakan. Padha uga dipunginaaken ing lokasi ngendi perkakas biasa ora bisa digunakake utawa ngendi sambungan Utas tenan lan permanen dibutuhake, serves minangka titik sambungan thread internal tetep.

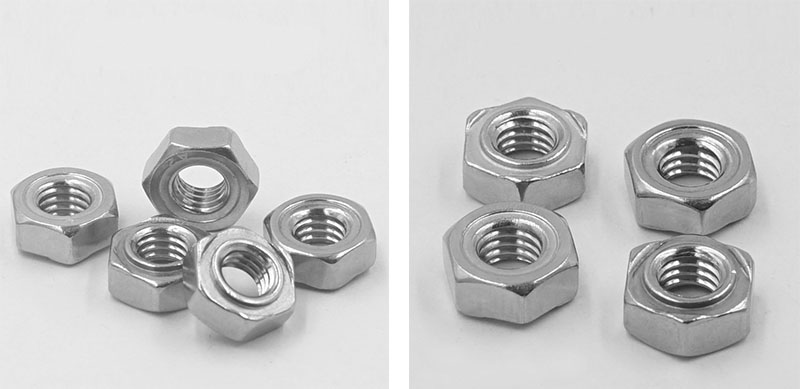

Hex Weld Nuts

Karakteristik struktural

Desain struktural Hex Weld Nut dipusatake ing telung tujuan utama: linuwih welding, akurasi posisi, lan gampang dipasang.

【1】Wujud heksagonal

(1) Wangun: Hexagon biasa. Ukuran sisih ngelawan tundhuk karo standar DIN 929. Bisa diencerake nggunakake kunci mbukak biasa utawa kunci soket, tanpa perlu alat khusus.

(2) Jembar sisih ngelawan: Spesifikasi sing beda duwe dimensi sing beda. Contone, M6 11mm, M8 14mm, lan M10 17mm. Nyedhiyani area kontak sing cukup kanggo kunci.

（3）Total dhuwur: Biasane 0,8 nganti 1,0 kaping diametere nominal benang. Mesthekake dawa engagement thread lan nyedhiyani kekuatan sambungan.

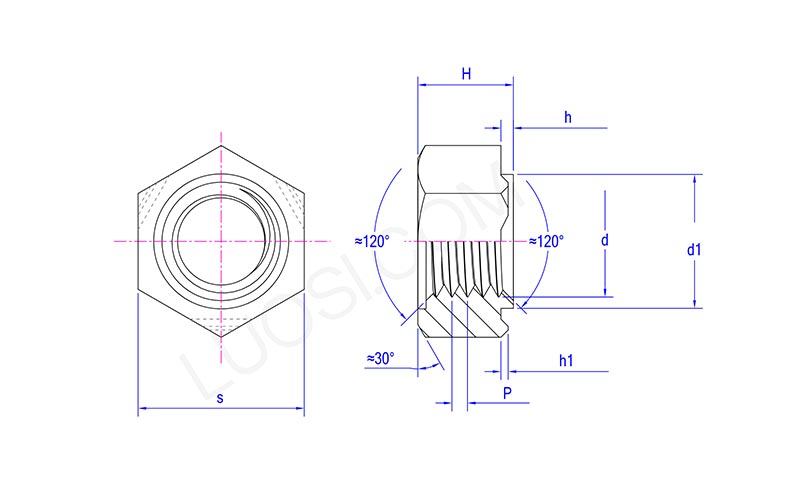

Hex Weld Nuts

Mon	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Proyeksi welding ngisor

（1）Jumlah: 3 lembar (distribusi seragam ing 120 °). Telung TCTerms nemtokake bidang, mesthekake yen Hex Weld Nut aman ing kontak karo materi dhasar. Malah yen lumahing workpiece rada ora rata, welding dipercaya isih bisa dijamin.

（2）Posisi: Ing pojok lumahing ngisor, kanggo nambah stabilitas welding.

(3) Wangun: Bunder utawa conical-top, karo ndhuwur Gamelan. Sajrone welding resistance, saiki klempakan, lan prioritizes leleh kanggo mbentuk inti.

（4）Dhuwur: 0,5 - 1,0 mm (nilai spesifik gumantung saka spesifikasi lan kekandelan piring). Priksa manawa kontak sing ketat karo bahan dasar lan nyedhiyakake volume leleh sing cukup.

【3】Pin panduan posisi (Pilot, struktur opsional)

（1）Diameter pin panuntun: Kurang saka bolongan sing wis dibor ing benda kerja (contone M8 kanggo φ9.6mm utawa φ11.6mm)

（2）Guide pin dhuwur: 1.5 ~ 2.5mm (dipilih miturut kekandelan saka Papan)

【4】 Utas internal

（1）Spesifikasi benang: Utas kasar metrik M3 nganti M16 (kasedhiya benang alus), Imperial UNC 1/4″ nganti 5/16″

（2）Akurasi utas: 6H (metrik), 2B (imperial)

(3) Dawane benang: Nyedhiyakake dawa keterlibatan benang sing cukup

（4） Orientasi benang: Ujung mlebu bisa duwe chamfering
